持续放电式电池容量测试仪

浏览
发布时间 2009-10-01

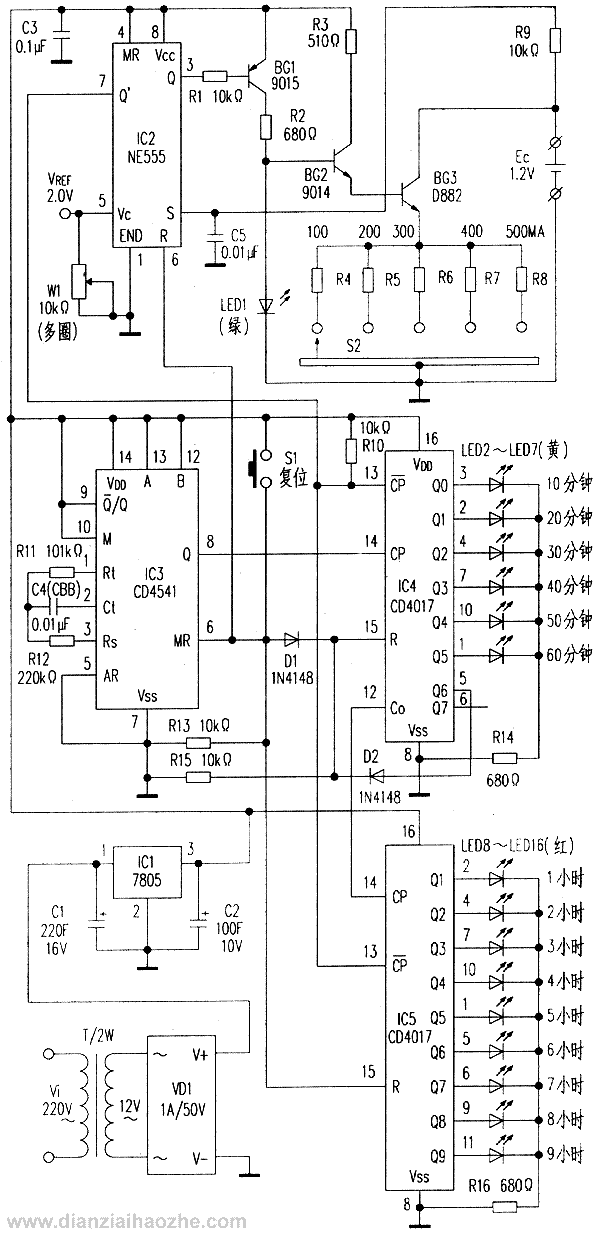

工作原理: 该测试仪电原理如附图所示。整机电路除工作电源由变压器T、桥堆VD1及稳压器IC1等组成9V电压为全机供电之外,主要功能电路由以下三部分组成。

1.放电器电路由时基电路IC2接成R—S触发器,其⑤脚为参考电压,校正VREF=2V,当②脚触发电平低于1.0V时电路即翻转,③脚输出端推动由 BG1、BG2和BG3组成放电电路对电池EC放电,⑦脚内部放电管导通与截止决定后级计数器工作状态,⑥脚复位端接s1,并与后级联动。

2.时基信号发生器: 由可编程定时器IC3连接成循环工作状态,校正①脚上定时电阻R11使⑧脚输出方波脉冲,其周期为10分钟,作为下面计数器电路的基准信号。

3.计数器电路: 由10进制计数器IC4接成6进制电路为分钟,由LED2~LED7指示,其中(14)脚为信号输入端,(13)脚低电平计数而高电平则锁定。另10进制计数器IC5接成10进制为小时显示,由LED8~LED16指示,其中③脚Q端空位由前级分钟取代。电路中,必须注意(15)脚复位端,因IC5为两重复位,故加入了隔离二极管D1与D2,使其独立复位,以保证互不干扰。

持续放电式电池容量测试仪

工作过程:接通电源,装上需测试的电池EC.并将电流开关S2拨在适当位置上,然后按一下S1,电路全部复位,此时LED1点亮,表示电池进入放电状态,计数器也开始计时.LED2~LED16依次点亮,直至电池放电到端电压略低于1V时,IC2翻转,③脚为高电平,放电终止,与此同时,(7)脚内部放电管截止,IC4与IC5计数器被锁定,LED2~LED16相应点亮的位置即为放电时间。

元件选择:本机所用集成电路IC1为LM7805,IC2为NE555、IC3为CD4541、IC4与IC5为CP4017,均为通用电路,市场均有供应。电源变压器T采用1.5~2W已满足要求,校正电位器W1为多圈电位器型号3296,C4为定时电容必须选CBB型薄膜电容。LED1~LED16规格3mm为宜,颜色已标注。放电电阻R4~R8计算公式为R=0.8V/IE,式中IE为放电电流,电流开关S2规格1×5即1刀5位型。

使用:将充满的电池,1号2号5号或7号均可,其容量计算方法为:容量=放电电流×放电时间(mAh),一般厂标规定放电电流按容量的10%~15%选取,终止电压为1V,如2000mAh电池。选择300mA放电,放电终止时为六小时半即LED4与LED13点亮锁定,那这个电池才称得上合格。
