带高低音调节的LM1875功放电路

浏览
发布时间 2009-07-05

  LM1875功放集成电路主要参数:

  1. 电压范围:16~60V
  2. 静态电流:50mA
  3. 输出功率:25W
  4. 谐波失真:<0.02%,当f=1kHz,RL=8Ω,P0=20W时
  5. 额定增益:26dB,当f=1kHz时
  6. 工作电压:±25V
  7. 转换速率:18V/μS
  8. 封装结构:TO-220
  9. 内置保护:过载过热及感性负载反向电势安全工作保护

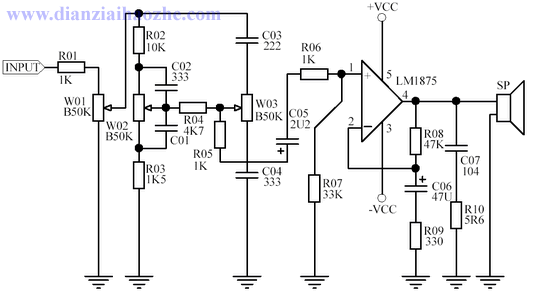

  带高低音调节的LM1875功放电路

  电路由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成。

LM1875功放

  音调部分采用的是高低音分别控制的衰减式音调电路,其中的R02,R03,C02,C01,W02组成低音控制电路;C03,C04,W03组成高音控制电路;R04为隔离电阻,W01为音量控制器,调节放大器的音量大小,C05为隔直电容,防止后级的LM1875直流电位对前级音调电路的影响。放大电路主要采用LM1875,由 1875,R08,R09,C066等组成,电路的放大倍数由R08与R09的比值决定,C06用于稳定LM1875的第4脚直流零电位的漂移,但是对音质有一定的影响,C07,R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。

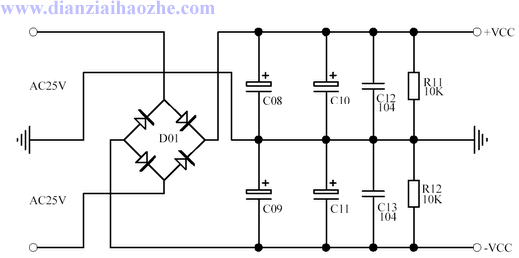

整流滤波
电源部分

  为了保证放音质量,电源变压器的输出功率不得低于80W,输出电压为2*25V,滤波电容采用2个2200μF/25V电解电容并联,正负电源共用4个2200μF/25V的电容,两个104的独石电容是高频滤波电容,有利于放大器的音质。
