CD40110逻辑功能和数显式脉搏测试仪

发布时间 2009-03-04

  1.CD40110逻辑功能

  CD40110能完成十进制的加法、减法、进位、借位等计数功能,并能直接驱动小型七段LED数码管,其逻辑功能见表1,其引脚排列如图1(a)所示。

  R(5脚)为清零端,R=1时,计数器异步清零。

  CP为时钟端,CPu(9脚)为加法计数时钟,CPD(7脚)为减法计数时钟。

  Qco(10脚)加计数进位输出,QBO(11脚)减计数借位输出。

  TB(4脚)为触发器使能端,TE=0时,计数器工作,TE=1时,计数器处于禁止状态,即不计数。

  LE(6脚)为锁存控制端,LE=1,显示数据保持不变,但它的内部计数器仍正常工作。

  a,b,c,d,e,f,g(1,15,14,13,12,3,2脚)为信号输出端,与七段显示器连接。

CD40110逻辑功能和数显式脉搏测试仪

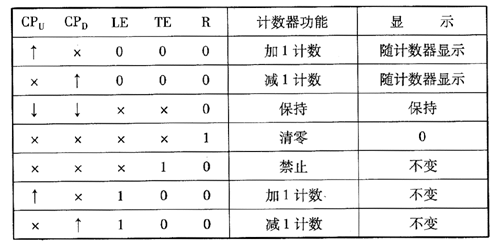

  表1 CD40110逻辑功能表

  2.数显式脉搏测试仪

  数显式脉搏测试仪电路如图1(b)所示:由压电陶瓷片、四2输入与非门CD4011、555定时器、CD40110、七段数码管(MTS3101AR七段数码管)组成。MTS3101AR七段数码管为小型LED共阴极数码管,CD40110与它配套使用可直接驱动显示。

  工作原理:压电陶瓷片HTD作为脉搏传感器,将它贴在人身测试部位时,便把人体的脉搏信号转换为电信 号,由于该电信号很微弱,故由与非门IC1-1,R1,C1组成的线性放大器进行放大,放大的信号再由与非 门IC1-2进行整形,然后送人IC3,IC4 CD40110进行计数,IC3,IC4与数码管共同组成两位加法计数显示 电路,IC3、IC4的TB(4脚)为低电平时,允许计数脉冲输人,当TB为高电平时,计数器被禁止,不能计 数。由IC2 555定时器、C2、R2成定时电路,其输出端(3脚)与IC3,IC4的TE(4脚)相连接。平时 ,IC2的输出为高电平,使IC3,IC4计数禁止;当按下S2时,IC2的输出变为低电平,C2经R2充电,定时开 始。与此同时,IC3,IC4允许开始计数脉冲进入,60秒后,IC2的输出又变为高电平,使计数器停止计数 ,此时,数码管显示的计数结果即为一分钟内脉搏跳动的次数。C4,R3组成清零电路,用来保证在电源接通瞬间,IC3,IC4自动复位清零。

CD40110数显式脉搏测试仪电路

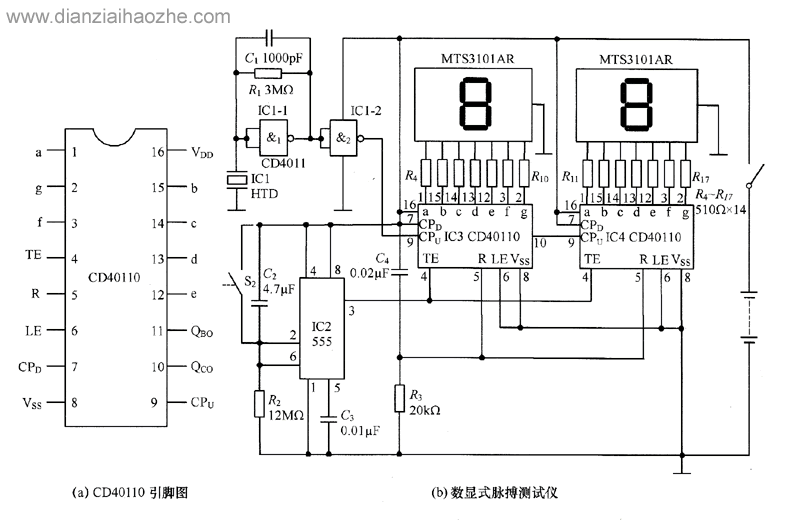

图1 CD40110引脚图和数显式脉搏测试仪
