采用LM35和ICL7107构成的数字温度计电路

浏览
发布时间 2009-03-11

  集成温度传感器LM35灵敏度为l0mv/℃,即温度为10℃ 时,输出电压为100mv. 常温下测温精度为+/-0.5℃以内,消耗电流最大也只有70uA,自身发热对测旦精度影院也只在0.1C以内。采用十4v以上单电源供电时,测量温度范围为2--+/-150℃;而采用双电源供电时,测量温度范围为-55--+150℃(金属壳封装)和-40--+110℃(T092封装),无需进行调整。

  此电路调整很简单。首先把LM35故人冰水中,调整PRt,使显示器显示0.0℃。再把LM35放人100℃的开水中,调整PR2,使显示器显示100℃。重复调整多次即可。但要注意从冰水中取出的LM35要等待一段时间再放人开水中,以免损坏传感器LM35。

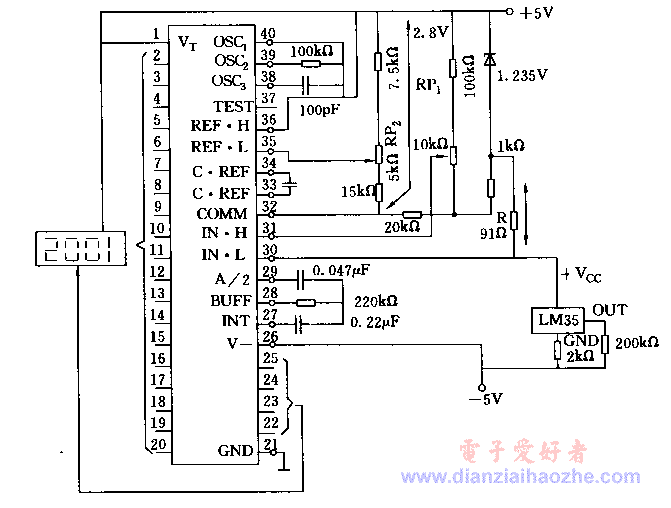

采用LM35和ICL7107构成的数字温度计电路如附图所示

采用LM35和ICL7107构成的数字温度计电路
