HIC1016电源控制厚膜集成电路

浏览
发布时间 2009-05-21

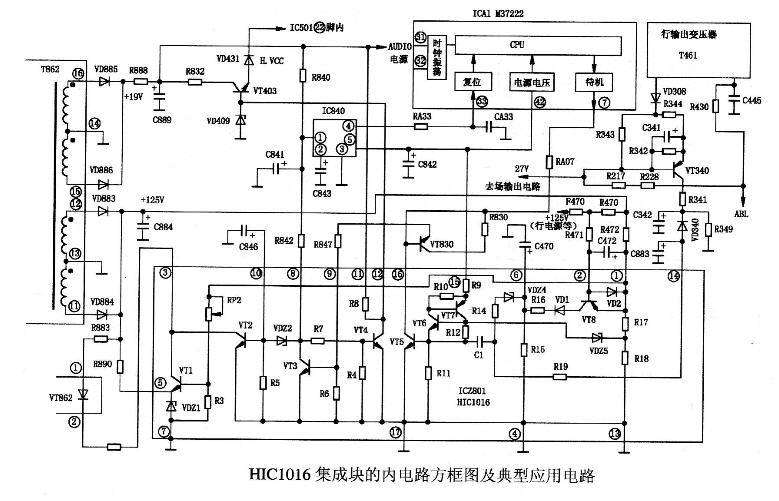

  HIC1016是应用于彩电开关电源的厚膜集成电路,内含电源二次回路的误差电平检测、取样放大、待机控制以及行与场输出等复合保护电路。HIC1016采用17脚单列直插厚膜封装,与HIC1015相同。HIC1016的内部电路方框图及电源应用电路如下图所示:

HIC1016电源控制厚膜集成电路

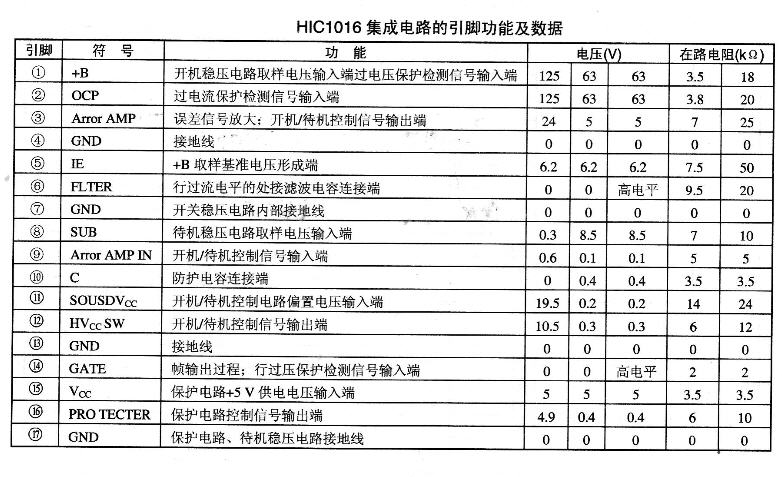

  HIC1016集成电路的引脚功能及参考工作电压、在路电阻数据见下表:

HIC1016电源控制厚膜集成电路

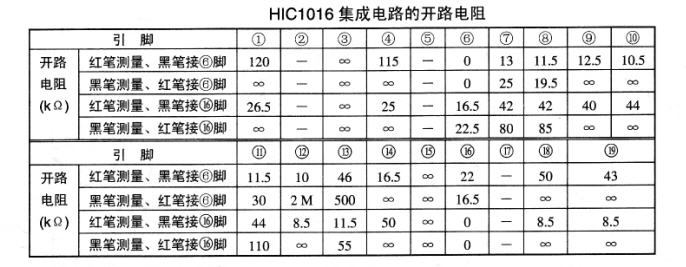

  HIC1016的开路电阻数据见下表所列:

HIC1016电源控制厚膜集成电路

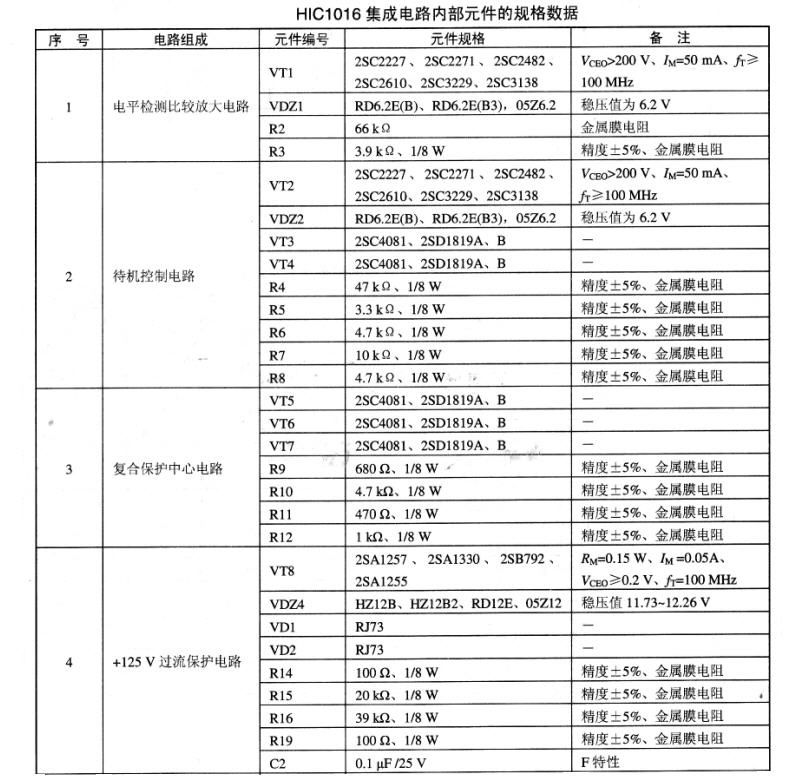

  HIC1016集成电路内部元件的规格数据见下表所列:

HIC1016电源控制厚膜集成电路
