HIC1015电源控制厚膜集成电路

浏览
发布时间 2009-05-21

  HIC1015是开关电源控制厚膜集成块。HIC1015集成电路内含误差检测放大控制电路、待机控制、行振荡电源控制、行与场过流检测控制、行振荡电源控制,以及其他一些辅助功能控制。该厚膜IC采用间隔单列17脚封装,其工作原理框图、引脚功能及检测数据如下所列。

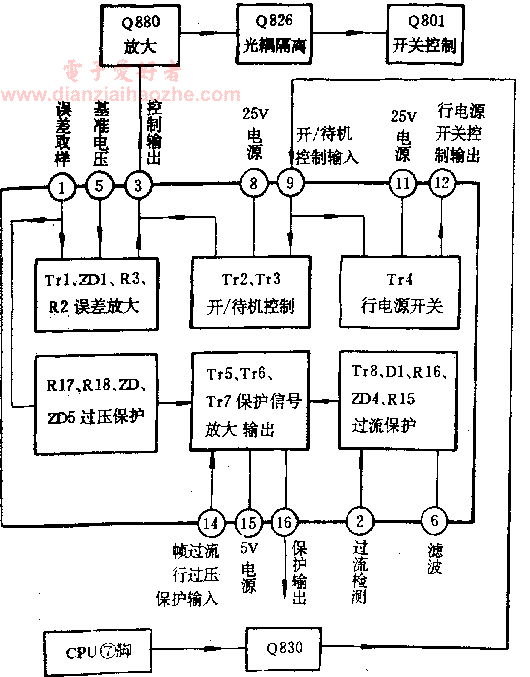

HIC1015工作原理框图

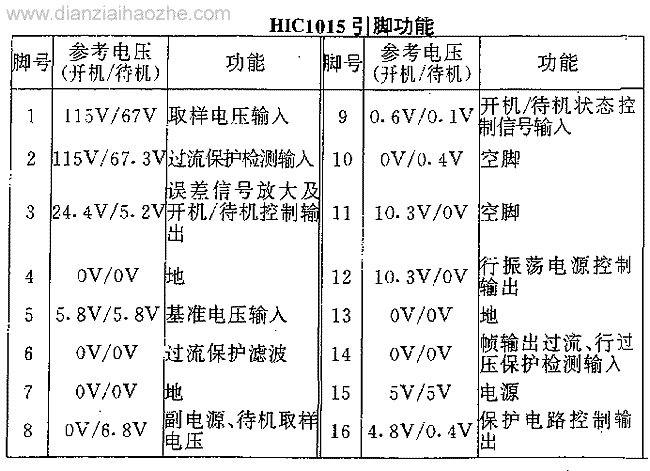

HIC1015引脚功能

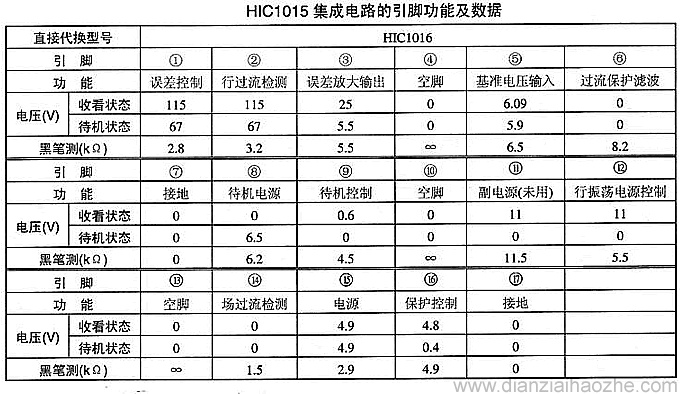

HIC1015引脚功能和检测数据
