三相电动机正反转控制电路

浏览
发布时间 2009-02-27

  正反转切换控制电路在电动机械设备中广泛应用,如建筑工地机械、农业自动化机电设备、工厂的电动机械等。当正反转控制电路应用于大功率电动机且重负载切换的情况下,极易产生很强的电弧而产生不良后果。为此,本文所述电路在原有控制电路中巧妙增加了一个交流接触器,用三只交流接触器组成电机正反转控制电路。 应用电路图如下

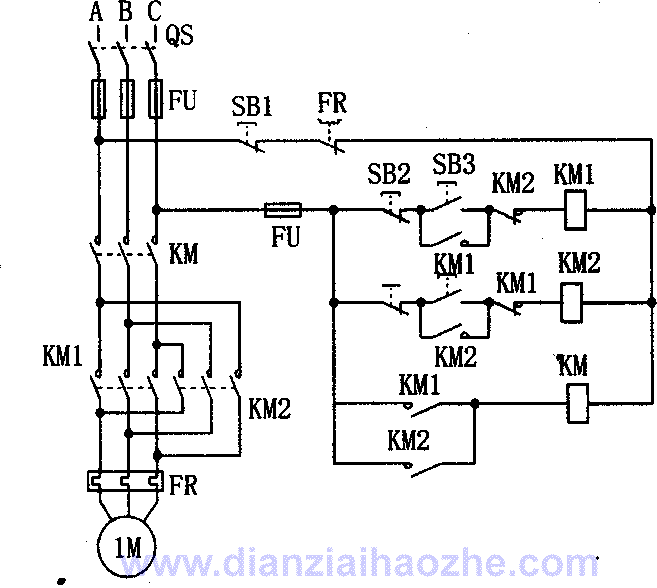

三相电动机正反转控制电路

  工作原理:当电机正转时,按下正转按钮sb3,其常闭触点先断开,切断反转控制回路,然后其常开触点闭合,接通正转控制回路,正转接触器km1得电吸合并自锁,电源接触器km也得电吸合,电动机正序接入三相电源,正向起动运转!当正转变反转时,按下反转按钮sb2,其常闭触点先断开, 切断正转控制回路,使正转接触器km1断电释放,电源接触器km也随着断电释放,然后其常开触点闭合,接通反转控制回路,使反转接触器km2得电吸合并自锁,电源接触器km也得电吸合,电动机反序接入三相电源,反向起动运转!可见在正转换接时,由于km1和km两个接触器主触点形成4断点灭弧电路,可有效地熄灭电弧,防止相间短路!反转变正转原理亦同。
