电压法统一的三相插座接线

作者 张开福 来源 电子报
浏览
发布时间 2009-02-12

  许多三相低压用电设备(如服装厂)的手头都是按一定的相序排列的。这就要求电源插座也保持一定的相序,给同一网络中的各插座接线统一。下面介绍一种简单电压法统一插座的方法,供电工同志们参考。

电压法统一的三相插座接线

  工作原理

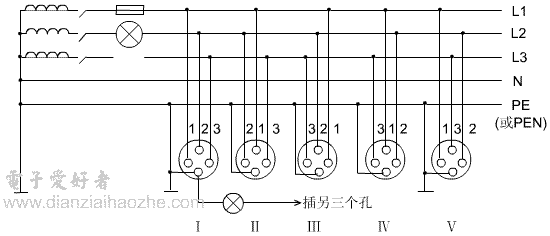

  如图所示,先总电源,然后取下B\C相上的熔断器,在B相熔断器上串接灯泡,C相空着。然后取一只功率相同的灯泡,灯泡一端插入插座零孔内,另一端分别插入剩下的3个孔内。这时,灯泡最亮的为A相,较亮的为B相,不亮的为C相,按此方法分别测出后,做上1、2、3的标记,最后拉开电源开关,统一安装,调整各插座的接线。

  为安全起见,必须做到以下几点:

  1. 变压器中性点接地电阻应不大于4欧姆。
  2. 保护接零时,最末端的一个插座必须重复接地,中间每隔三至五个插座采取一次重复接地。若只有两处重复接地时,接地电阻应不大于15欧姆。三处以上的重复接地,接地电阻不宜大于30欧姆(如图中Ⅰ和Ⅴ所示)。
  3. 在同一电网中,不能同时采用保护接地和保护接零。
  4. 在调整插座接线时,为达到相序规范统一,应尽量采用Ⅰ或Ⅲ两种接线方式。如负载为电动机时,应根据其旋转方向来选定其中一种接线方式。
