三相异步电动机接线示意图
发布时间 2008-10-12

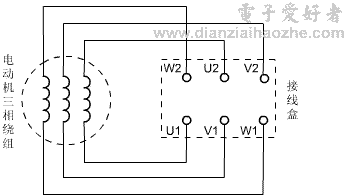

三相异步电动机的三相定子绕组每相绕组都有两个引出线头,总共六个引出线头,分别以U1、U2;V1、V2;W1、W2表示。这六个引出线头引入电机接线盒的接线柱上,见图一。
图一

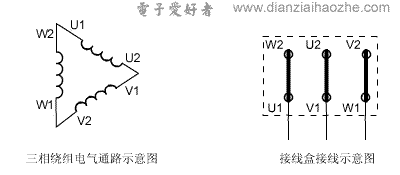

三相异步电动机三角形接法示意图如下:
图二 三相异步电动机三角形接法

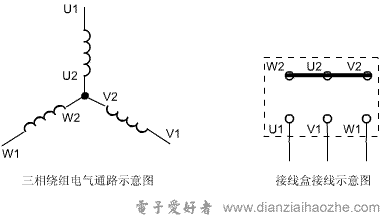

三相异步电动机星形接法示意图如下:
图三 三相异步电动机星形接法
三相异步电动机的三相定子绕组每相绕组都有两个引出线头,总共六个引出线头,分别以U1、U2;V1、V2;W1、W2表示。这六个引出线头引入电机接线盒的接线柱上,见图一。
图一
三相异步电动机三角形接法示意图如下:
图二 三相异步电动机三角形接法
三相异步电动机星形接法示意图如下:
图三 三相异步电动机星形接法
