W723稳压器应用电路系列之二

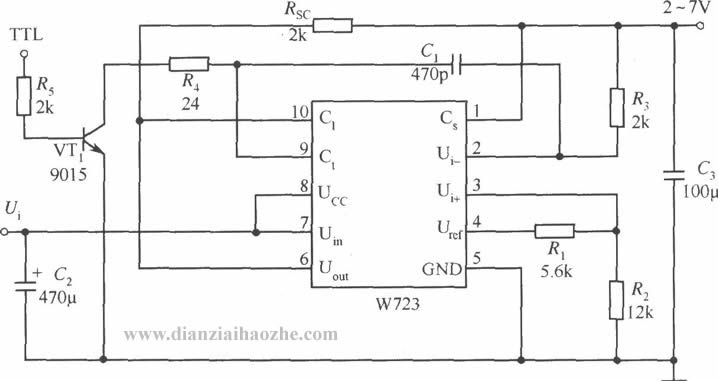

W723构成的可控型应用电路
如图所示是用W723多端可调式正集成稳压器组成的受TTL电平控制的可控型应用电路。图示电路的输出电压为Uo=Uref[R2/(R1 R2)]，式中，Uref为稳压器内部参考基准电压，其值约为7.2V。

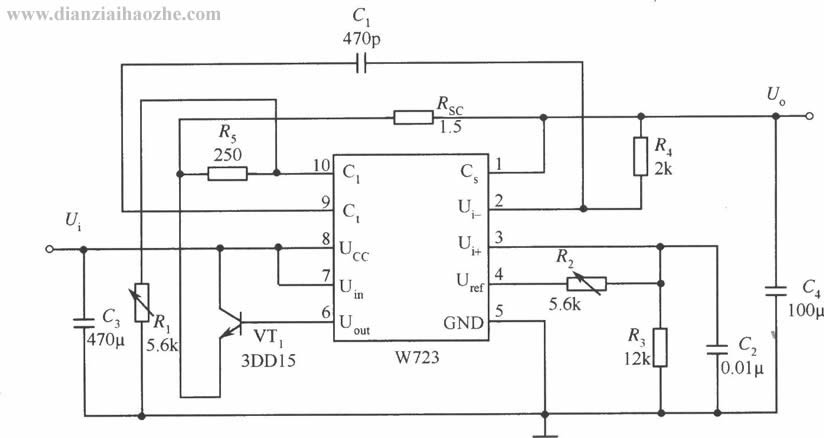

W723构成的低电压并带有限流功能的扩流应用电路

W723构成的输出负电压的应用电路
如图所示是用W723多端可调式正集成稳压器组成的负电压输出应用电路。图示电路加上了一只锗大功率晶体管，稳压器输出端接入稳压二极管，其稳压值在 6～7V之间，电压的高低和锗大功率晶体管的耐压值有关。适当调整电阻阻值，可调节输出电压值。防振电容的值可在100pF～0.047μF之间选择。接在晶体管be之间的电阻R5阻值为2kΩ，其作用是保证启动。

W723高压限流型保护应用电路

W723组成的输出电压比基准电压低的应用电路
如图所示的是采用W723可调式正集成稳压器组成的输出电压比基准电压低的应用电路，输出电压可在2～7V之间连续调节。它的特点是通过改变电阻 R1和R2的分压比来改变输入到同相端的基准电压，从而达到改变输出电压的目的。取样电阻的阻值范围应为10kΩ<(R1十 R2)<100kΩ。R3的作用是取得稳压器内部差分放大器的两个输入端的平衡，减小温漂，其阻值应为R3=R1∥R2。C1是频率补偿电容，其容量一般在100pF～0.047μF之间。C2的作用是减小基准电压的噪声，其容量应在0.1μF以下。Rsc是限流电阻，它可由下式来决定：

Rsc=Ube/ILmax=0.6/[0.03×(1 20%)]=16.6Ω。

式中：Ube是W723稳压器内部保护管的be结开始导通时的阈值电压；ILmax为W723稳压器的最大输出电流，其值比正常工作电流大20％～40％。
