TDA1037单声道5W音频功率放大器

发布时间 2009-05-17

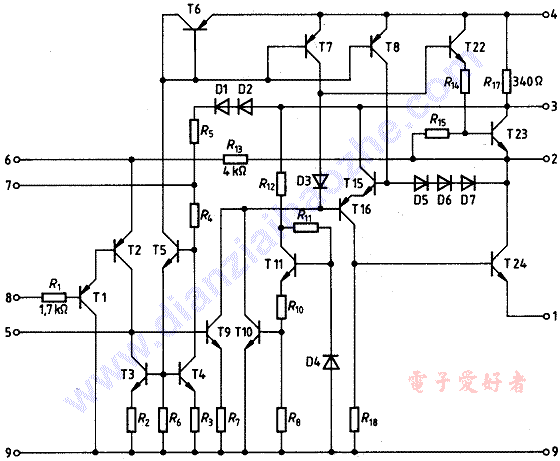

TDA1037是单声道音频功率放大器，工作电源电压范围４Ｖ~２８Ｖ，最大输出功率８Ｗ，最大输出电流2.5A，可匹配4~16Ω扬声器。它的内部电路示意图如下：

TDA1037内部电路

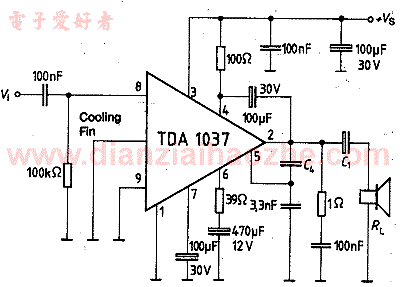

TDA1037应用电路：

TDA1037应用电路

标签： TDA1037, 音频功率放大
