AN7114 1W音频功率放大器

浏览
发布时间 2009-05-02

AN7114是单声道音频功率放大器,集成电路采用14脚双列直插封装,封装外形如下:

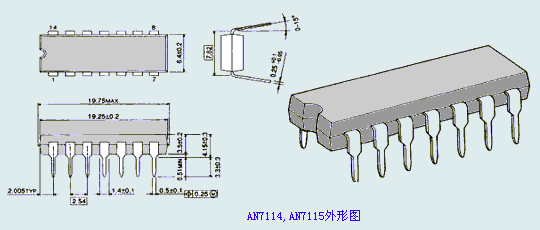

AN7114音频功放集成电路外形

AN7114替换型号: AN7114E,AN7115(E),BH4100,CF4100,DG4100,F4100,LA4100,TB4100,SL4180,XG4100

AN7114在Vcc=6.0V,THD=10%,RL=4Ω时,输出功率Po=1W;RL=8Ω,输出功率Po=0.6W。

AN7114最高工作电压=11V,不加散热器时耗散功率1.2W,带散热器的条件下为2.25W。工作温度-20—70℃。以下是它AN7114典型应用电路:

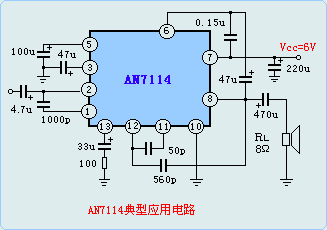

AN7114典型应用电路
