LM4902单声道电桥音频功率放大器

浏览
发布时间 2009-05-16

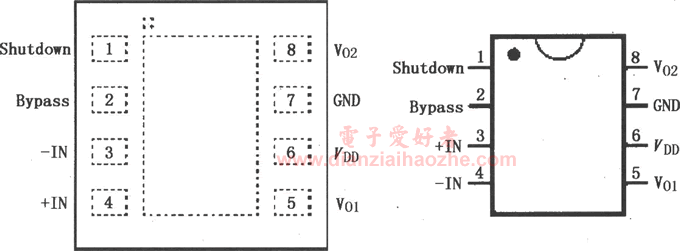

LM4902是由两个放大器组成的电桥音频功率放大器,工作电源电压3.3V,能够输出265mW连续平均功率,带动8Ω负载,总谐波失真及噪声(THD+N)为1%。LM4902不需要输出耦合电容、自举电容和缓冲器,适用于低功率的便携式设备。LM4902有一个外部控制的低功耗关断模式和热关断保护电路,整体闭环增益响应稳定,其引脚排列和功能如图1所示。

LM4902单声道电桥音频功率放大器
图1

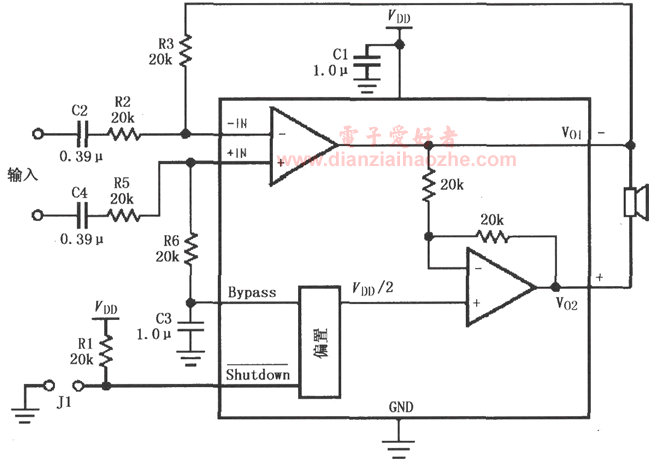

图2为LM4902应用电路。音频信号输入后,经过Ci、Ri耦合加到放大器的反相输入端(4脚),而放大器的同相输入端 (3脚)则通过CB交流接地,功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4902内部有两个放大器,第一个放大器增益由外部电阻RF、Ri的比值决定,第二个放大器增益由内部两个10kΩ电阻固定为1。Shutdown脚(1脚)为逻辑低电平时放大器微功率关断,为逻辑高电平时放大器全功率工作。

LM4902单声道电桥音频功率放大器
图2
