MJE13002(3DD13002)开关三极管简介

浏览
发布时间 2009-05-07

MJE13002是高压高速开关三极管,国产同类型号为3DD13002。它主要用于电子节能灯、日光灯电子镇流器,以及其它开关电路中。MJE13002(3DD13002)采用TO-126封装的外形尺寸和管脚排列如图:

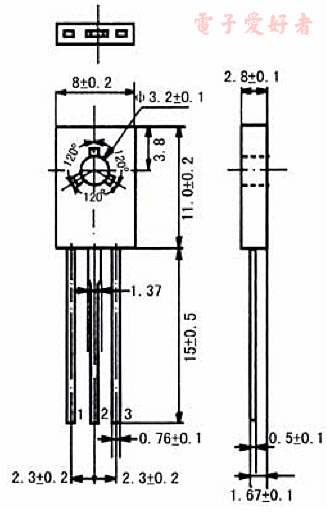

MJE13002(3DD13002)开关三极管简介尺寸单位:毫米

管脚排列
1脚:发射极; 2脚:集电极; 3脚:基极

MJE13002(3DD13002)主要参数
VCBO=600V
VCEO=400V
VEBO=7V
IC=1A
PC=1.2W
Tj=150℃
TSTG=-55~150℃
ICBO=100μA
IEBO=100μA
HFE=10~40
VCE(sat) =0.5V
VBE(sat) =1.0V
fT=4MHz
Tf=0.6μs
