2N6578达林顿功率开关三极管

发布时间 2009-05-20

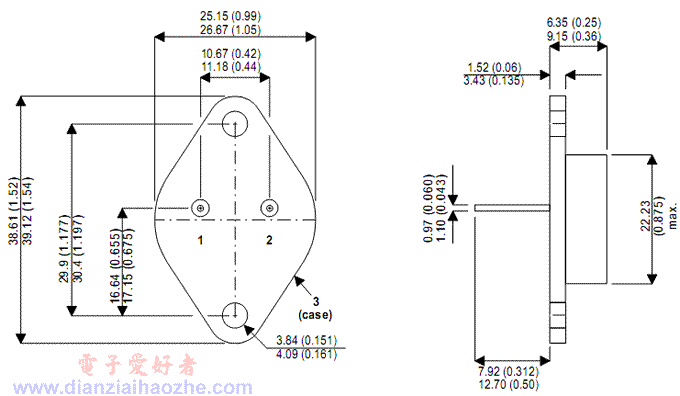

2N6578达林顿功率开关三极管主要应用于开关电路、功率放大电路中。采用TO-3 (TO-204AA)的封装,其外形和管脚区分见附图。2N6578具有100~20000的直流电流放大倍数(HFE),视工作状况而不同,如下所列:

放大倍数:工作条件
200: IC = 0.4A VCE = 3V
2000-20000: IC = 4.0A VCE = 3V
500-5000: IC = 10A VCE = 3V
100: IC = 15A VCE = 4V

2N6578极限参数:

VCBO 120V (IE = 0)
VCEO 120V (IB = 0)
VEBO 7V (IC = 0)
IB 250mA
IC 15A
PD 120W (TC = 25℃)
RθJC 1.46℃/W
TJ , TSTG –65℃~ +200℃

2N6578达林顿功率开关三极管

1脚:发射极E; 2脚:基极B; 3脚(外壳):集电极C
