  CSP(Chip Scale Package),是芯片级封装的意思。

CSP封装-电子元件封装术语

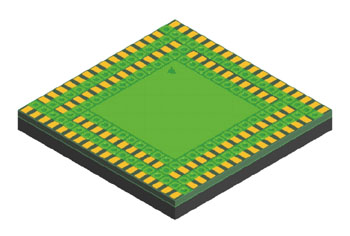

CSP封装

  CSP封装最新一代的内存芯片封装技术,其技术性能又有了新的提升。CSP封装可以让芯片面积与封装面积之比超过 1:1.14,已经相当接近1:1的理想情况,绝对尺寸也仅有32平方毫米,约为普通的BGA的1/3,仅仅相当于TSOP内存芯片面积的1/6。与 BGA封装相比,同等空间下CSP封装可以将存储容量提高三倍。

  CSP封装内存不但体积小,同时也更薄,其金属基板到散热体的最有效散热路径仅有0.2毫米,大大提高了内存芯片在长时间运行后的可靠性,线路阻抗显著减小,芯片速度也随之得到大幅度提高。

  CSP封装内存芯片的中心引脚形式有效地缩短了信号的传导距离,其衰减随之减少,芯片的抗干扰、抗噪性能也能得到大幅提升,这也使得CSP的存取时间比BGA改善15%-20%。在CSP的封装方式中,内存颗粒是通过一个个锡球焊接在PCB板上,由于焊点和PCB板的接触面积较大,所以内存芯片在运行中所产生的热量可以很容易地传导到PCB板上并散发出去。CSP封装可以从背面散热,且热效率良好,CSP的热阻为35℃/W,而TSOP热阻40℃/W。
