LR745高输入电压开关电源启动电路

浏览
发布时间 2009-05-12

LR745是一个宽范围输入电压PWM开关电源启动电路三端集成元件,它有两种封装,其外形和管脚排列如下:

LR745
TO-243AA管脚排列:
1:输入; 2(TAB):地; 3:输出
TO-92管脚排列:
1:输入; 2:地; 3:输出

主要参数:
输入电压范围:25V~450V
输入静态电流:500μA
输出电压:18.8V~24V
输出电流:2~4mA

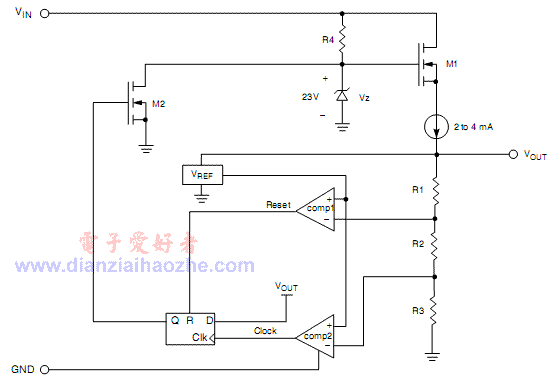

LR745方框图:

LR745高输入电压开关电源启动电路

LR745可以应用于电脑电源、电信设备电源、充电器、电机控制器等。
