MC14433单片3位半A/D转换器

浏览
发布时间 2009-05-27

  MC14433是单片3 位半A/D转换器,其中集成了双积分式A/D转换器所有的CMOS模拟电路和数字电路。MC14433具有外接元件少,输入阻抗高,电源电压范围宽,功耗低,精度高等特点,并且具有自动校零和自动极性转换功能,只要外接少量的阻容件即可构成一个完整的A/D转换器。其主要功能特性如下:

  1. 精度:读数的±0.05%±1字
  2. 模拟电压输入量程:1.999V和199.9mV两档
  3. 转换速率:2-25次/s
  4. 输入阻抗:大于1000MΩ
  5. 电源电压:±4.8V—±8V
  6. 功耗:8mW(±5V电源电压时,典型值)

  MC14433最主要的用途是数字电压表,数字温度计等各类数字化仪表及计算机数据采集系统的A/D转换接口。采用字位动态扫描BCD码输出方式,即千、百、十、个位BCD码分时在Q0—Q3轮流输出,同时在DS1—DS4端输出同步字位选通脉冲,很方便实现LED的动态显示。

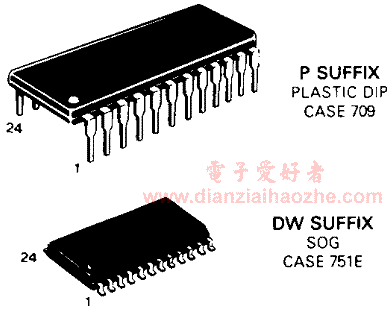

  MC14433为双列24脚封装,有直插式和表面安装式两种封装外形,如下图:

MC14433单片3位半A/D转换器

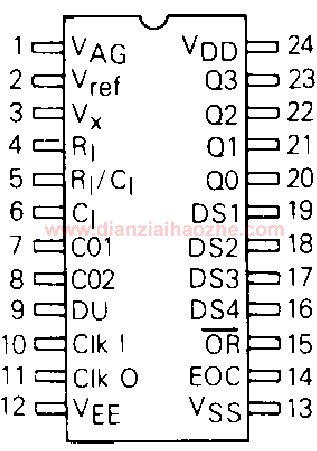

  MC14433管脚功能:

MC14433单片3位半A/D转换器
