MC1413 达林顿管阵列驱动器
发布时间 2009-05-27
MC1413 驱动器集成电路内部有7个NPN型达林顿晶体管阵列组成,适合驱动小功率灯组,继电器阵列,垂直控制电路组等等,用途广泛,在工业和消费类电子中均有应用。其晶体管阵列耐压高,还设有反向电压抑制二极管,使其可稳定驱动感性负载。峰值浪涌电流500毫安,可直接驱动小功率白炽灯。
MC1413为双列16脚封装,有直插式和表面安装式两种外形,如下图所示:

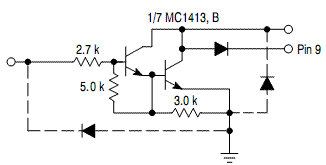

MC1413一个驱动级的电路示意图:

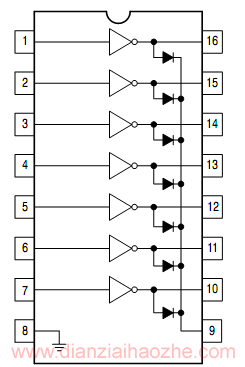

MC1413内部电路与管脚连接示意图:(顶视图)
MC1413最大额定值:
输出电压:50V: 输入电压:30V; 集电极电流:500mA; 基极电流:25mA
