常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等

电容器知识介绍

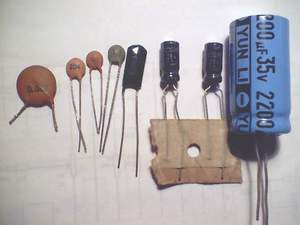

图1 电容的外形

表1 常用电容的结构和特点

 电容种类 电容结构和特点
 纸介电容      用两面片金属箔做电极,夹在极薄的电容纸中,卷成圆柱形或者扁柱形芯子,然后密封在金属壳或者绝缘材料(如火漆\陶瓷\玻璃釉等)壳中制成.它的特点是体积小,容量可以做得较大.但是有固有电感和损耗都比较大,用于低频比较合适.

 云母电容

   用金属箔或者在云母片上喷涂银层做电极板,极板和云母一层一层叠合后,再压铸在胶木粉或封固在环氧树脂中制成.它的特点是介质损耗小,绝缘电阻大\温度系数小,适宜用于高频电路.
 陶瓷电容

   用陶瓷做介质,在陶瓷基体两面喷涂银层,然后烧成银质薄膜做极板制成.它的特占是体积小,耐热性好\损耗小\绝缘电阻高,但容量小,适宜用于高频电路. 铁电陶瓷电容容量较大,但是损耗和温度系数较大,适宜用于低频电路.

 薄膜电容    结构和纸介电容相同,介质是涤纶或者聚笨乙烯.涤纶薄膜电容,介电常数较高,体积小,容量大,稳定性较好,适宜做旁路电容.聚笨乙烯薄膜电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路.
 金属化纸介电容     结构和纸介电容基本相同.它是在电容器纸上覆上一层金属膜来代替金属箔,体积小,容量较大,一般用在低频电路各.

 油浸纸介电容

 它是把纸介电容浸在经过特别处理的油里,能增强它的耐压.它的特点是电容量大\耐压高,但是体积较大.
 铝电解电容  它是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成.不需要经过直流电压处理,使用正极片面上形成一层投氧化膜做介质.它的特点是容量大,稳定性差,有正负极性,适宜用于电源滤波或者低频电路中.使用的时候,正负极不要接反.
 钽\铌电解电容 它用金属钽或者铌做正极,用稀硫酸等配液做负极,用钽或铌表面生成的氧化膜做介质制成.它的特点是体积小\容量大\性能稳定\寿命长\绝缘电阻大\温度特性好.用在要求较高的设备中.
 半可变电容   也叫做微调电容.它是由两片或者两组小型金属弹片,中间夹着介质制成.调节的时候改变两片之间的距离或者面积.它的介质有空气\陶瓷\去母\薄膜等.
 可变电容 它由一组定片和一组动片组成,它的容量随着动片的转动可以连续改变.把两组可变电容装在一起同轴转动,叫做双连.可变电容的介质有空气和聚笨乙烯两种.空气介质可变电容体积大,损耗小,多用在电子管收音机中.聚笨乙烯介质可变电容做成密封式的,体积小,多用在晶体管收音机中.

电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。常用固定电容允许误差的等级见表2。常用固定电容的标称容量系列见表3。

表2 常用固定电容允许误差的等级

 允许误差 ±2%  ±5%  ±10%  ±20%  (+20% -30%)  (+50% -20%)  (+100% -10%)
 级别  02   I     II     III    IV            V           VI

表3 常用固定电容的标称容量系列

电容类别 允许误差  容量范围  标称容量系列
纸介电容\金属化纸介电容\纸膜复合介质电容\低频(有极性)有机薄膜介质电容   ±5%
  ±10%
  ±20%
 100pF~1uF  1.0 1.5 2.2 3.3 4.7 6.8
 1uF~100uF  1 2 4 6 8 10 15 20 30 50 60 80 100
 高频(无极性)有机薄膜介质电容\瓷介电容\玻璃釉电容\云母电容  ±5%    1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.8 7.5 8.2 9.1
 ±10%  1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
 ±20%  1.0 1.5 2.2 3.3 4.7 6.8
 铝\钽\铌\钛电解电容  ±10%
 ±20%
 +50/-20%
 +100/-10%
 1.0 1.5 2.2 3.3 4.7 6.8 (容量单位uF)

电容长期可靠地工作,它能承受的最大直流电压,就是电容的耐压,也叫做电容的直流工作电压。如果在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。

表4是常用固定电容直流工作电压系列。有*的数值,只限电解电容用。

表4 常用固定电容直流工作电压系列

 1.6  4     6.3  10   16    25  32*  40  50  63
 100  125*  160  250  300*  400 450* 500 630 1000

由于电容两极之间的介质不是绝对的绝缘体,它的电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻,或者叫做漏电电阻。漏电电阻越小,漏电越严重。电容漏电会引起能量损耗,这种损耗不仅影响电容的寿命,而且会影响电路的工作。因此,漏电电阻越大越好。

电容的种类也很多,为了区别开来,也常用几个拉丁字母来表示电容的类别,如图2所示。第一个字母C表示电容,第二个字母表示介质材料,第三个字母以后表示形状、结构等。上面的是小型纸介电容,下面的是立式矩开密封纸介电容。表5列出电容的类别和符号。表6是常用电容的几项特性。

电容器知识介绍

图2

表5 电容的类别和符号

 顺序  类别  名称 简称  称号
 第一个字母  主称 电容器    容 C
 第二个字母  介质材料   纸介
 电解
 云母
 高频瓷介
 低频瓷介
 金属化纸介
 聚苯乙烯有机薄膜
 涤纶等有机薄膜
 纸
 电
 云
 瓷
 Z
 D
 Y
 C
 T
 J
 B
 L
 第三个字母以后  形状  筒形
 管状
 立式矩形
 圆片形
 筒
 管
 立
 圆
 T
 G
 L
 Y
 结构  密封  密  M
 大小  小型  小  X

表6 常用电容的几项特性

 电容种类 容量范围  直流工作电压(V)  运用频率(MHz)  准确度  漏电电阻(MΩ)
 中小型纸介电容  470pF~0.22uF  63~630  8以下  I~III  >5000
 金属壳密封纸介电容  0.01uF~10uF  250~1600  直流,脉动直流  I~III  >1000~5000
 中\小型金属化纸介电容  0.01uF~0.22uF  160\250\400  8以下  I~III  >2000
 金属壳密封金属化纸介电容  0.22uF~30uF  160~1600  直流,脉动电流  I~III  >30~5000
 薄膜电容  2pF~0.1uF  63~500  高频\低频  I~III  >10000
 云母电容  10pF~0.51uf  100~7000  75~250以下  02~III  >10000
 瓷介电容  1pF~0.1uF  63~630  低频\高频50~3000以下  02~III  >10000
 铝电解电容

 1uF~10000uF

 4~500  直流,脉动直流  IVV
 钽\铌电解电容  0.47uF~1000uF  6.3~160  直流,脉动直流  IIIIV
 瓷介微调电容  2/7pF~7/25pF  250~500  高频    >1000~10000
 可变电容 最小>pF 最大<1100pF  100以上  你频,高频     >500
