JRC4558低噪声双运放

浏览
发布时间 2009-06-07

JRC4558 是低噪声双运算放大器集成电路,最适用于作有源滤波器,补偿放大器,音频前置放大器,均衡放大器以及在电子仪器、仪表中用作各种线路的放大器。

JRC4558 的特点如下:
内含相位补偿回路;
噪声低,Vni=2.5μV;
速度高,频带宽,fT=3MHz;
采用双列直插8脚塑料封装(DIP8)和微形的双列8 脚塑料封装(SOP8)

JRC4558电路方框图:

JRC4558内部电路框图

JRC4558引出端功能:

引出端序号 符号 功能
1  OUT1  输出端1
2  IN1(—)  反向输入端 1
3  IN1(+)  正向输入端 1
4  VEE  负电源
5  IN2(+)  正向输入端 2
6  IN2(—)  反向输入端 2
7  OUT2  输出端2
8  VCC  正电源

JRC4558最大额定值 (Tamb=25℃)

参数名称 符号 数值 单位
电源电压 VEE /VCC ±18 V
差模输入电压 VinD ±30
输入电压 Vin ±15
功耗 PD DIP8 500mW SOP8 250mW
工作环境温度 Topr -20~+75 ℃
贮存温度 Tstg -40~+125 ℃

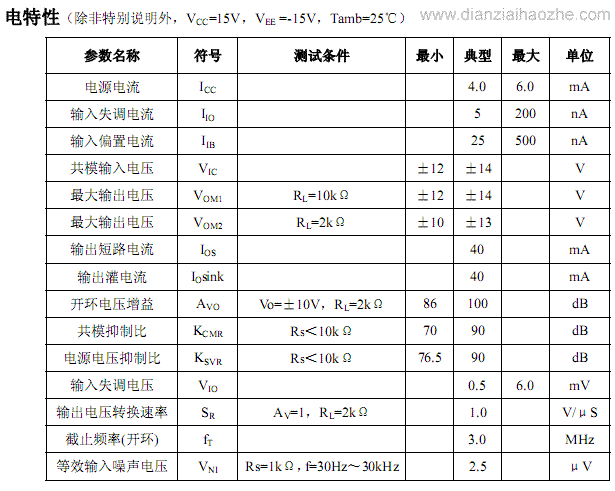

JRC4558低噪声双运放
