SHT1x/7x系列数字式一体化温湿度传感器

作者 张晓东 来源 《无线电》杂志
浏览
发布时间 2010-12-22

SHT1x/7x是瑞士Sensirion公司推出的一种可同时测量温度、湿度和露点的新型温湿度传感器。它无需外围元件就能直接输出湿度、温度等指标的数字信号,可以有效解决传统温湿度传感器的不足。其内部结构如图1所示。

SHT1x/7x内部结构框图

SHT1x/7x性能参数电源适用范围:2.4~5.5V。

工作电流:在测量时为550μA,平均28μA,休眠3μA。可与5V或3V工作电压的单片机直接配套使用,特别适合低功耗工作场合。

SHT1x/7x系列数字式一体化温湿度传感器

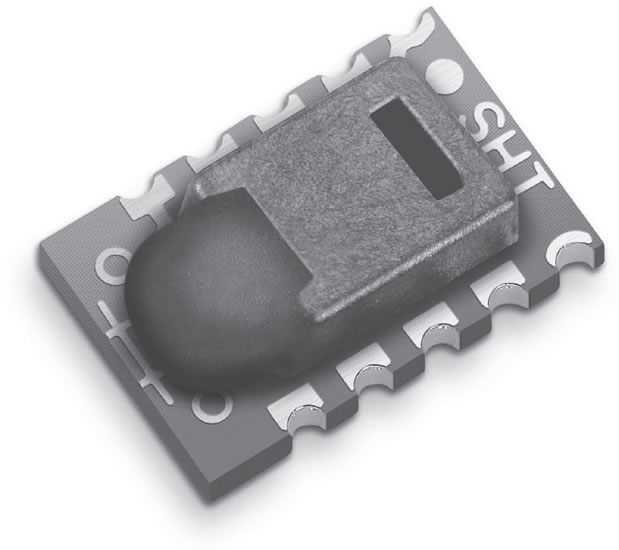

图2 SHT1x/7x实物图

SHT1x/7x系列数字式一体化温湿度传感器

测量精度: 在2 0 ℃ 条件下为0.5℃,湿度测量精度为±3.5%。SHT1x/7x系列传感器的选型说明如表1所示,实物外观如图2所示。其管脚定义为1脚GND、2脚DATA、3脚SCK、4脚VDD。其中,采用SMD封装的SHT1x系列的5~8脚均为空脚。

传感器的数字输出信号,通过两线式串行接口直接连到单片机, 便于进行系统设计。
