两种禽蛋自动孵化器电路
禽蛋自动孵化器（一）
电路工作原理

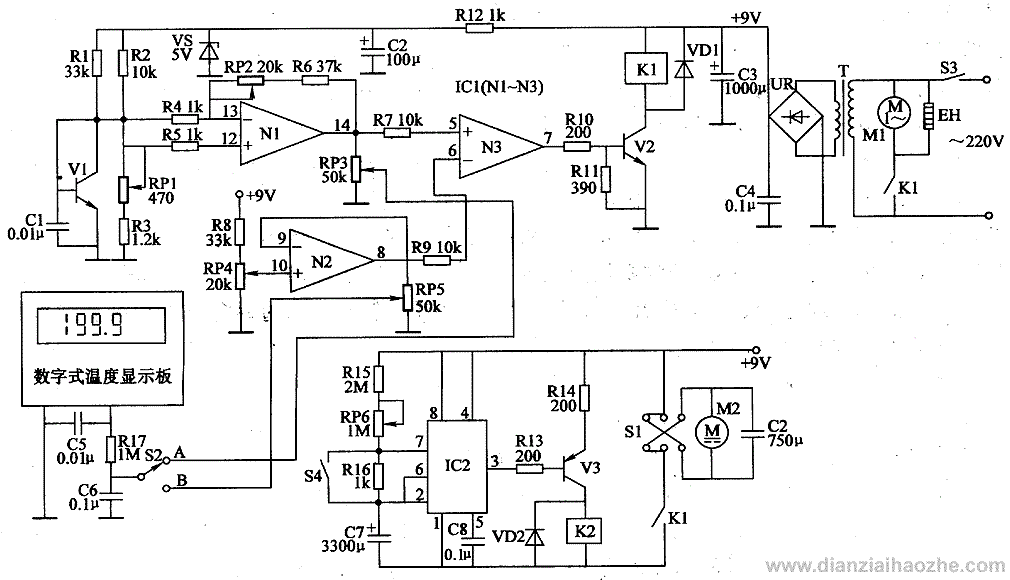

该禽蛋自动孵化器电路由电源电路、温度/通风控制电路、自动翻蛋电路和温度指示电路组成，如图１所示。
电源电路由电源开关S3、电源变压器T、整流桥堆UR和电容器C2-C4、限流电阻器Rl2和稳压二极管VS组成。
温度/通风控制电路晶体管Vl、V2、电阻器Rl-Rll、电位器RPl-RP5、运算放大器集成电路lCl(Nl-N3)、继电器Kl、二极管 VDl、风扇电动机Ml和加热器EH组成。其中Vl、Cl、Rl-R6、RPl、R陀和ICl内部的Nl组成温度检测控制电路;R7、RlO、Rll、 RP3、ICl内部的N3、V2和VDl组成Kl的驱动控制电路;电阻器R8、Rg、RP4、RP5和ICl内部的N2组成缓冲放大电路。
自动翻蛋电路由电阻器Rl3-R16、电位器RP6、电容器C7-C9、时基集成电路IC2、晶体管V3、二极管VD2、继电器K2、限位开关Sl、触发开关叫和直流电动机M2组成。其中IC2和外围阻容元件组成无稳态电路;V3和Rl3、R14、VD2、K2和Sl组成M2的控制电路。
接通电源开关S3，交流220V电压经T降压、UR整流、C3和C4滤波后，产生+9V工作电压，供给Kl的驱动控制电路、缓冲放大电路和自动翻蛋电路。+9V电压还经Rl2限流降压、C2滤波及VS稳压后，为温度检测控制电路提供+5V工作电压。
Vl作为温度传感器，用来检测孵化箱内的温度，其发射结 (b、e极之间)电压随着温度的升高而下降(温度系数为-2mV/℃)。RP4用来设定控制温度。
在孵化箱内的环境温度低于R叫的设定控制温度时，放大器Nl和N3输出高电平，使V2饱和导通，Kl通电吸合，其常开触头接通，风扇电动机Ml和加热器 EH通电工作。在孵化箱内的环境温度超过设定的控制温度时，放大器Nl和N3均输出低电平，使V2截止，Kl释放，其常开触头断开，风扇电动机Ml和加热器EH停止工作。此过程周而复始，使孵化箱内温度恒定为设定的温度。
在电源接通瞬间，由于C7两端电压不能突变，IC2的2脚和6脚为低电平，3脚输出高电平，V3截止，m处于释放状态，M2不工作。随后C7通过R16、RP6和Rl5充电，使IC2的2脚和6脚的电位逐渐上升。当C7两端电压充至6V以上 (约2h)时，IC2内电路翻转，3脚变为低电平，使V3导通，m通电吸合，其常开触头接通，使M2通电转动，通过减速和牵引装置使放孵化蛋的孵化盘往一个方向倾斜，完成翻蛋动作。
当孵化盘倾斜至一定角度 (约70°)时，安装在减速牵引轮上的触发机构使S1的常开触头捧通，常闭触头断开，使加在M2上的电源极性改变，同时引瞬间接通一下，使IC2的7脚内部的放电输出电路工作，C7快速放电，当C7两端电压电压低于3V时，lC2的3脚变为高电平，使V3截止，K2释放，其常开触头断开，使M2停止转动。随后C7又通过R16、RP6和Rl5缓慢充电，当C7两端电压充至6V以上时，IC2内电路又翻转，3脚输出低电平，便V3导通，灼通电吸合，其常开触头接通，使M2通电转动，通过减速和牵引装置使放孵化蛋的孵化盘往相反方向倾斜，完成翻蛋动作。
当孵化盘倾斜至一定角度时，安装在减速牵引轮上的触发机构又使S1的常开触头断开，常闭触头接通，使加在M2上的电源极性改变，同时S4又被触发接通一下，使IC2第7脚内部的放电输出电路工作，C7快速放电，当C7两端电压电压低于3V时，IC2的3脚变为高电平，使V3截止，K2释放，其常开触头断开，使M2又停止转动。
以上工作过程周而复始地进行，即可实现每2h自动翻蛋一次。
调节RPl和RP2的阻值，可改变Vl发射结上电压随温度变化的斜率。
调节RP3和RP5的阻值，可调节显示温度的准确度。
调节RP6的阻值，可改变自动翻蛋的时间。
数字式温度显示板用来显示孵化箱内的温度和设定温度。将温度显示转换开关S2置于A位置时，用来显示孵化箱内的温度;将温度显示转换开关S2置于B位置时，用来显示设定的控制温度。
元器件选择
Rl-R17均选用1/4W碳膜电阻器或金属膜电阻器。
RPl-RP5选用优质合成膜电位器或多圈电位器;RP6选用有机实心电位器。
Cl、C4-C6和C8均选用独石电容器;C2、C3和C7均选用耐压值为16V的电解电容器;C9使用两只470μF、耐压值为lOV的铝电解电容器串联 (两电容器的正极相串联)。
VDl和VD2均选用1N4007型硅整流二极管。
VS选用1/2W、5V的稳压二极管。
Vl选用3DG6型硅NPN晶体管;V2选用S9013、C8050或3DGl2型NPN晶体管;V3选用C8550或3CG8550型PNP晶体管。
UR选用1-2A、5OV的整流桥堆。
ICl选用LM324型运算放大集成电路;IC2选用NE555型时基集成电路。
Kl和K2选用KKR-l3F型9V直流继电器。
Ml选用2OW的小型风扇电动机 (使用时可安装在孵化箱下部迸气孔附近);M2使用9V直流减速电动机。
EH可根据孵化箱的容积合理选用。
S1选用双极双位微动开关;52选用单极双位转换开关;53选用10A、220V的电源开关;S4选用高灵敏度微动开关。
禽蛋自动孵化器（二）
本例介绍的禽蛋自动孵化器，具有自动恒温 (温度调节范围为35-40℃，士0.5℃)控制和自动定时翻蛋 (每隔1.5h自动翻蛋一次)功能，能提高禽蛋的孵化率，可用于小型孵化场或一般家庭。
电路工作原理

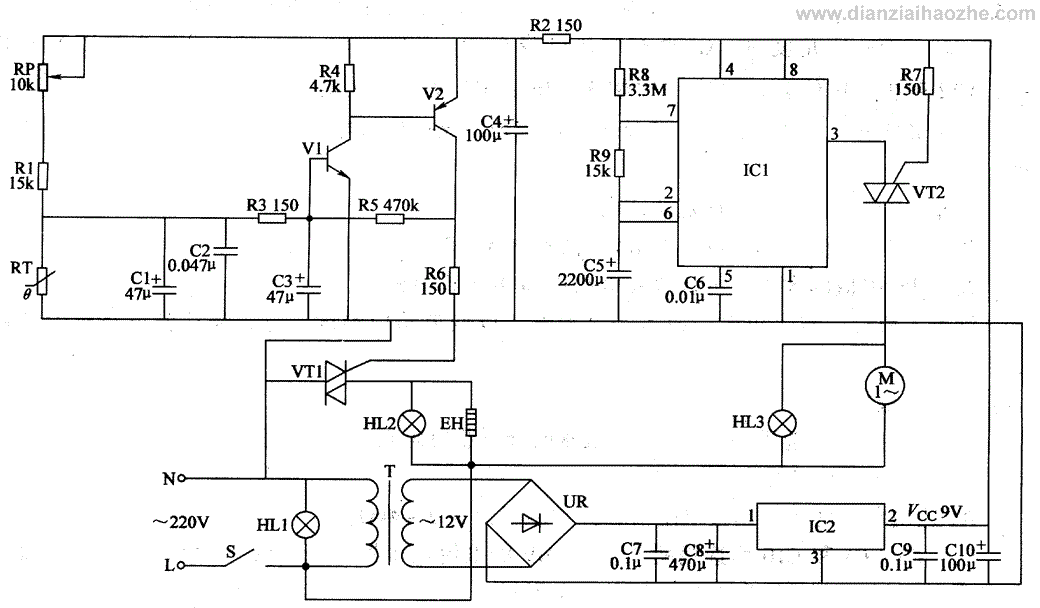

该禽蛋自动孵化器电路由电源电路、温度检测控制电路和定时翻蛋电路组成，如图２所示。
电源电路由电源开关S、电源指示灯HLl、电源变压器T、整流桥堆UR、滤波电容器C7-ClO和三端稳压集成电路IC2组成。
温度检测控制电路由电阻器Rl-R6、电容器Cl-C4、晶体管Vl、V2、热敏电阻器RT、晶闸管VTl、加热指示灯HL2和加热器EH组成。
定时翻蛋电路由时基集成电路ICl、电阻器R7-R9、电容器C5、C6、晶闸管VT2、电动机M和翻蛋指示灯HL3组成。
接通S后，HLl点亮，交流220V电压经T降压、UR整流、C7和C8滤波及IC2稳压后，产生9V(Vcc)直流电压。该电压除供给ICl外，还经R2限流、C4滤波后作为Vl和V2的工作电源。
刚接通电源时，孵化箱内温度低于设定温度值，热敏电阻器RT的阻值较大，便C3两端电压高于0.7V，Vl和V2饱和导通，使VTl受触发而导通，电热器EH通电开始加温，同时HL2点亮。随着箱内温度的逐渐上升，RT的阻值也缓慢下降，当箱内温度达到设定温度时，Vl和V2截止，使VTl关断，EH停止加热。随后箱内温度又开始逐渐下降，当温度稍低于设定温度时，Vl、V2又导通，VTl将EH的工作电源接通，又重新开始加热。如此周而复始，使箱内温度保持为设定的恒定温度。
ICl通电工作后，由于C5两端电压在通电瞬间不能突变，ICl的2脚、6脚电压低于Vcc/3，3脚输出高电平，Vn处于关断状态，电动机M不转动，HL3不亮。与此同时，+9V电压经R8、R9对C5充电，使ICl的2脚、6脚电压不断上升，当C5两端电压充至2Vcc/3以上时，ICl内电路翻转，C5通过R9和7脚内电路放电，3脚由高电平变为低电平，使VT2导通，M通电运转，通过孵化箱内的减速机构和方向变换机构驱动各层蛋框，使其一端同步缓慢上升，另一端则同步缓慢下降 (中间为活动轴)，蛋框内禽蛋轻轻翻转。当蛋框的一端升至一定角度时，C5两端电压已降至Vcc/3时，IC1的3脚又由低电平变为高电平，VT2截止，M停转，完成一次翻蛋。随后C5又开始充电，当其两端电压充至2Vcc/3时，VT2又导通，M通电运转，开始第二次翻蛋。此过程循环不止，从而达到定时翻蛋的目的。
调整RP的阻值，可以设定所需的孵化温度。
改变R8的阻值大小，可以调节定时翻蛋的时间。
改变R9阻值的大小，可以改变电动机M的工作时间。种蛋人孵后，孵化箱内应放大一盆温水，以调节箱内温度。每天需往盆里补充少量温水。
元器件选择
Rl、R3-Rg均选用1/4W碳膜电阻器或金属膜电阻器;R2选用1/2W金属膜电阻器。
RP选用多圈电位器。
RT选用负温度系数热敏电阻器，其常温阻值为2-4kΩ。
Cl、C3-C5和ClO均选用耐压值为16V的电解电容器;C2、C6、C7和C9均选用独石电容器;C8选用耐压值为25V的铝电解电容器。
Vl选用59013或C8050、3DG9013型硅NPN晶体管;V2选用59012或C8550、3CG9012型PNP晶体管。
VTl选用6A、400V的双向晶闸管;VT2选用3A、400V的双向晶闸管。
UR选用1-2A:5OV的整流桥堆。
ICl选用NE555或μA555、CC7555型时基集成电路;IC2选用LM7809型三端集成稳压器。
HLl-HL3选用3种颜色的220V指示灯。
EH用两条1OOW的电热毯电热线并联使用。
T选用3-5W、二次电压为l2V或双6V的电源变压器。
M可使用室外电视天线上的减速微型电动机。
