高品质调频立体声发射模块VMR6512

浏览
发布时间 2011-01-09

VMR6512无线音频转发模块具有以下特点:

  • 广播级的音质
  • 全集成封装,无需任何外部元件即可工作
  • 音频采用DSP进行处理,为高音质提供了保证
  • 采用频率合成技术,振荡频率高度稳定
  • 输出功率可调,最高可达115dBuV
  • 频率范围88.0MHz-108.0MHz,低端可根据要求扩展到76.0MHz
  • 可输入模拟音频或数字音频
  • 具备外部UART接口,可用外部CPU或PC机方便地进行控制
  • 提供频率设置UP/DOWN输入,方便独立使用

该模块可应用于:

  • Hi-Fi无线耳机
  • 车载MP3音频转发器
  • 无线话筒
  • 会议广播系统
  • 楼宇音乐播放
  • 公园音乐播放
  • 视听娱乐设备附件
  • 校园广播电台

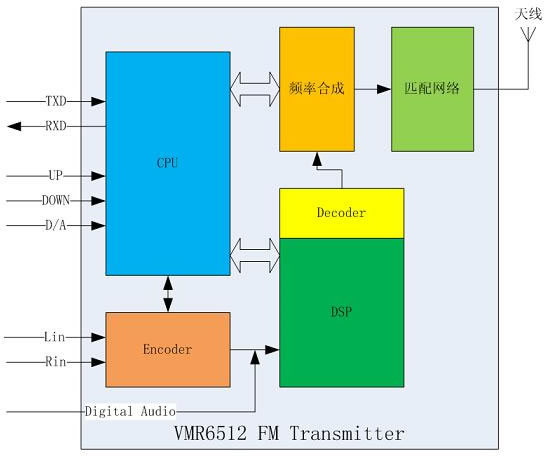

VMR6512无线音频调制FM发射模块内部电路原理框图:
VMR6512内部电路原理框图

 VMR6512内部由一个CPU对整个模块进行控制。外部处理器可以通过UART串口与模块进行通信,对模块的频率、发射功率、接口模式等进行设置。此外,模块还提供了UP和DOWN两个引脚,以便在没有外部CPU或控制串口的情况下进行频率调整。模块默认上电发射频率是100.0MHz,UP或者 DOWN引脚上每给一个低电平脉冲,则发射频率升高或者降低0.1MHz。如果在这两个引脚上连续保持低电平,则发射频率每0.3秒改变一次。

音频信号接口可以是普通的模拟音频输入,也可以是数字音频输入。模拟音频首先经过音频A/D转换器转换成数字信号再进入DSP进行处理。数字音频提供了常用的I2S,left-justified和DSP等三种接口模式,几乎能够与所有的codec或者DSP进行无缝连接。

音频信号数字化之后,DSP会对信号进行滤波、预加重、导频产生等一系列处理。由于是在数字域进行处理,因此具备了模拟电路无法企及的优势,为高音质提供了前提保障。模块内还集成了自动增益控制(AGC)功能,当输入音频超过一定阈值,AGC会自动将音频信号进行衰减避免失真的出现。而当音频信号低于某一阈值,AGC电路又会将音频信号进行一定程度的放大,从而保证了接收端始终有合适的音量输出。

经过DSP处理之后的信号再经过D/A转换,送入高频调制器进行FM调制。高频信号通过频率合成的方式产生,频率可以以10KHz的步进进行调整,频率范围从88.0MHz-108MHz连续可调,若有特殊需要还可以扩展至76.0-108.0MHz。FM调制信号的频偏也可以进行精确调整,不过通常不建议用户自己进行设置。输出FM信号的功率最大为115dBuV,空旷地带传输距离可达五六十米。

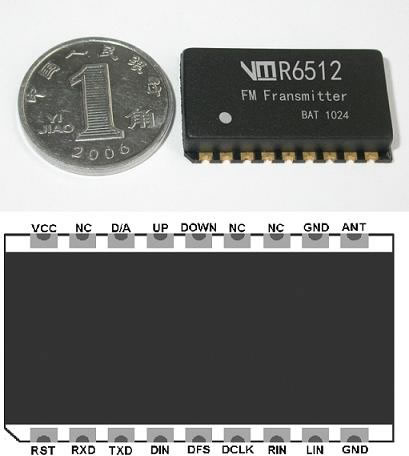

下图是VMR6512的外形及引脚:
VMR6512外形/引脚功能

VMR6512模块的外形尺寸仅为25mmx15mmx3.8mm(长x宽x高),可以方便地嵌入无线耳机和车载MP3音频转发器等小型设备中。

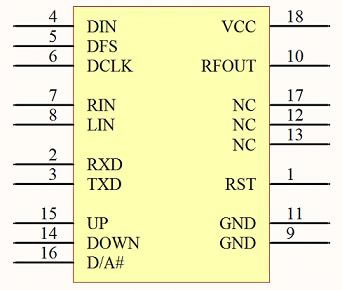

VMR6512元件符号:
VMR6512电路符号

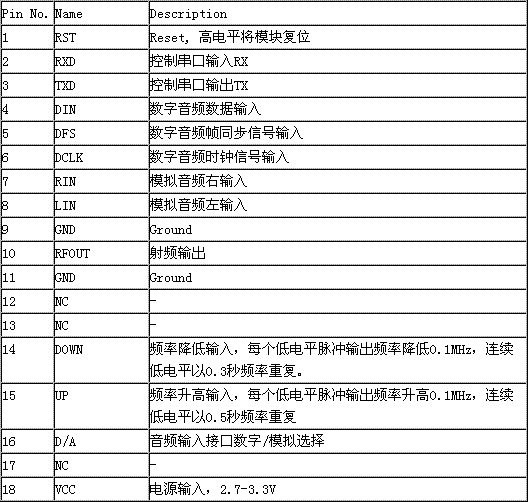

VMR6512引脚说明:
VMR6512引脚说明

VMR6512主要参数:

符号 参数说明
Vcc 电源电压 2.7-3.6V
Ic 工作电流(最大) 32mA
Fr FM发射频率 88.0-108.0MHz
Fon 上电缺省频率 100.0MHz
Pmax 最大射频功率 115dBuV
Ss 立体声分离度 35dB
SCR 付载频抑制 50dB
Afl 滤波器-3dB低端 25Hz
Afh 滤波器-3dB高端 16kHz
Fm 调制频偏 68.25KHz
Rf 音频响应平坦度(30Hz-15KHz) ±1.5dB
Rin 输入阻抗 56kOhm
Vain 音频输入幅值 350mVp-p

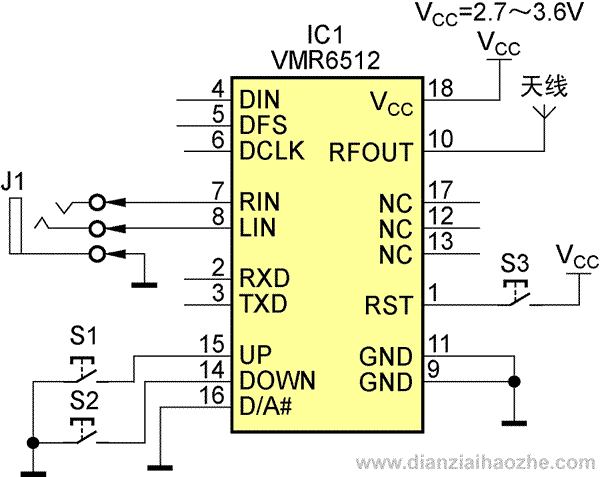

VMR6512应用电路图:
VMR6512应用电路
