八单元DTMB天线,扇形振子宽频带DTMB定向天线

浏览
发布时间 2016-02-09

  采用扇形振子的八单元DTMB天线,宽频带地面数字电视天线,接收频率范围660至780兆赫,天线增益约为7至8分贝。

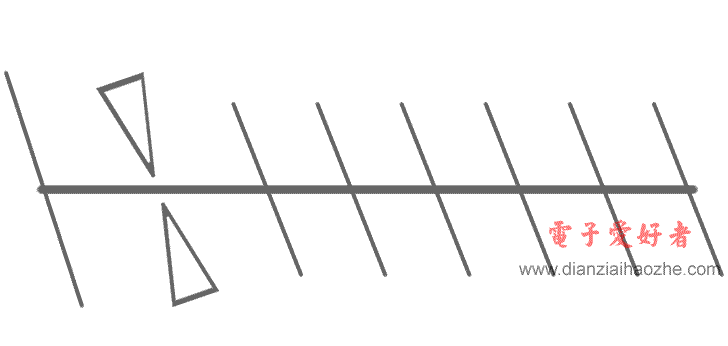

八单元DTMB天线

  反射器长度260mm,六根引向器长度均为150mm,天线全长550mm。

  扇形振子即有源振子与馈线相连,尺寸计算和连接方式见扇形振子天线。此天线设计频宽120兆赫,所以中心频率为720兆赫。

  由于是定向天线,调测时应对准DTMB信号发射塔所在方向。

  另外此天线频带宽度并未覆盖全部UHF频段,若本地DTMB频道未落在660~780兆赫之间,此天线不适用,看看更新的UHF全频天线更适用。

八单元扇形振子DTMB天线
十单元扇形振子DTMB天线
十三单元扇形振子DTMB天线
