宽频带DTMB天线,扇形振子天线

发布时间 2016-02-09

在不知道当地DTMB频道的情况下,应该优先采用宽频带UHF天线,通过调整天线位置、方向查找DTMB信号,如果不能稳定接收,再针对相应频道安装高增益定向天线进行接收。

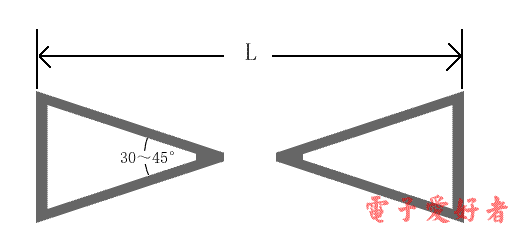

扇形振子具有宽频带的特性,扇形振子可以是实心的三角形金属板,为了减少风阻也可以挖成空心的,如下图:

扇形振子天线

扇形振子尺寸L取二分之一中心波长,根据配套无源振子的设计,天线频带宽度不同,所取中心波长也不同,若天线频宽设计为500兆赫至800兆赫,那么中心频率就是650兆赫,二分之一中心波长约为23厘米。由于设计频带很宽,这里无需考虑缩短系数问题。扇形振子两馈电点在中间相距最近的两个顶点,间距15~25mm之间。

扇形振子输入阻抗约为300欧姆,可以使用300Ω-75Ω 平衡-不平衡变换器连接,也可以采用折合振子天线计算器中给出的方法连接。

接下来的文章继续介绍采用扇形振子制作的几款宽频带DTMB天线,也就是UHF宽频带天线。

八单元扇形振子DTMB天线
十单元扇形振子DTMB天线
十三单元扇形振子DTMB天线
