十单元DTMB天线,扇形振子地面数字电视天线

浏览
发布时间 2016-02-09

此宽频带天线工作频率660至780兆赫,落在此频率范围内的DTMB信号均可接收,天线增益为8至10分贝。

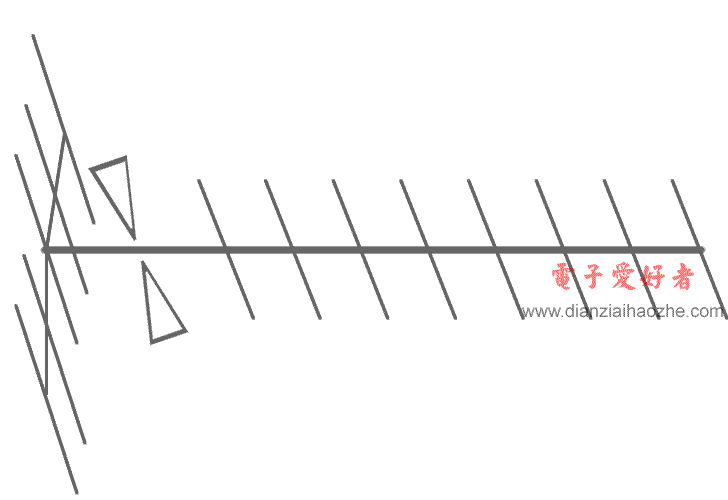

十单元DTMB天线

五根反射器由立杆支撑,面向扇形振子的角度小于180度。反射器长度200mm,八根引向器长度均为150mm,整个天线全长700mm。

天线中心频率720兆赫,扇形振子的计算见扇形振子天线。本天线的扇形振子长度定为208mm。

-------------------------------

将反射器长度改为250mm,引向器长度改为140mm并增加至16根,天线总长度增加至1300mm,就构成了十八单元定向天线,有效频率范围不变,天线增益提高到14至15分贝。
