LM741运放增加推挽功放的耳机放大器

浏览
发布时间 2014-05-02

这是一个LM741运放增加一级功率放大设计的耳机放大器。电源电压为12伏特。

如果你想听立体声,为另一声道制作相同的电路。该电路采用LM741运放,后级是推挽功率放大,由BD139和BD140对管担任。输出点直流电压是二分之一电源电压,用一个隔直电容与耳机连接。该电容具有1000uF的容量,这可确保40赫兹的音频电压也能推动4Ω低阻耳机,听到尽可能低的声音频率。

该电路的最大电流消耗约50毫安。

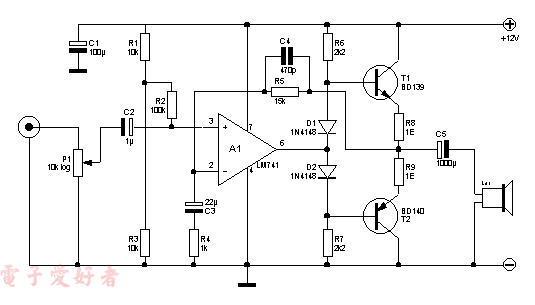

LM741运放增加推挽功放的耳机放大器

R1, R3 = 10 kΩ
R2 = 100 kΩ
R4 = 1 kΩ
R5 = 15 kΩ
R6, R7 = 2,2 kΩ
R8, R9 = 1 Ω
P1 = 10 kΩ
C1 = 100 µF/16 V
C2 = 1 µF/16 V
C3 = 22 µF/16 V
C4 = 470 pF
C5 = 1000 µF/16 V
D1, D2 = 1N4148
T1 = BD139/16
T2 = BD140/16
IC1 = LM741
