低音/高音音调控制(LM741或TL081运放)

浏览
发布时间 2014-05-02

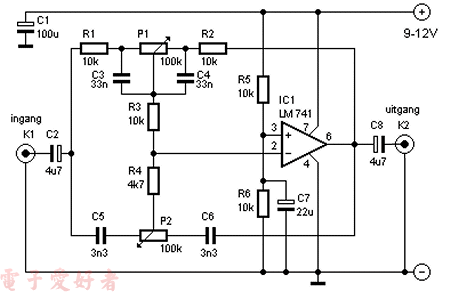

本电路使用了LM741高增益运算放大器,它是一个单运放。本IC的反馈包括了两个T型过滤器,它们会影响低音和高音的增益。

P1是低音控制,P2是高音控制。当P1向R1的方向转动时,低音增强;当P2向C5转动时,高音增强。

电源电压必须是9和12伏之间,电流消耗是几个毫安。如果你关心LM741的音质,它可以由音质更好的TL081场效应输入运放所取代,它们的引脚排列一致。

低音/高音音调控制(LM741或TL081运放)

R1, R2, R3, R5, R6 = 10 kΩ
R4 = 4,7 kΩ
P1, P2 = 100 kΩ 线性电位器
C1 = 100 µF/16 V
C2, C8 = 4,7 µF/16 V
C3, C4 = 33 nF
C5, C6 = 3,3 nF
C7 = 22 µF/16 V
IC1 = LM 741

LM741(单运放)高增益运算放大器

LM741(单运放)高增益运算放大器

TL081 JFET 输入运算放大器

TL081 JFET 输入运算放大器
