LM4916双声道耳机放大器

浏览
发布时间 2009-05-18

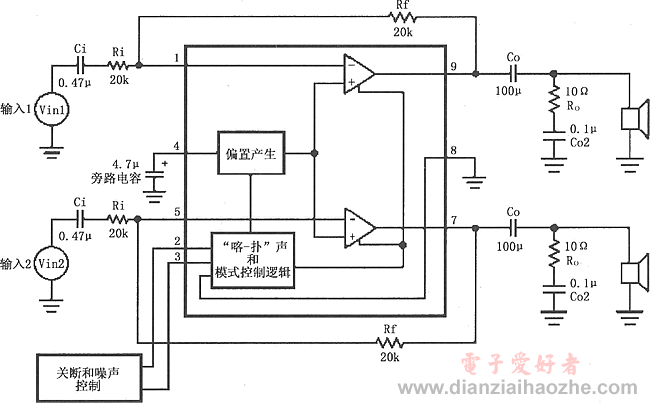

LM4916是具有两个单声道差动输出音频功率放大器(电桥或BTL负载)和单端(SE)立体声耳机放大器,主要用于移动电话和其他便携式音频设备。LM4916采用1.5V电源供电,单声道BTL模式能够输出85mW连续平均功率带动8Ω负载,单端(SE)立体声耳机模式每个通道能够输出14mW连续平均功率带动16Ω负载。LM4916双声道放大器典型电路如图所示:

LM4916双声道耳机放大器

左、右声道音频信号分别输入LM4916的1、5脚,经过内部放大器放大后分别由9、7脚输出,经过耦合电容Co加到各自声道的扬声器上。LM4916的2脚外接关断控制,当2脚接VDD时允许工作;接低电平时禁止工作,降低芯片功耗。LM4916 的3脚为静噪控制,当3脚接低电平时为静噪模式,禁止芯片工作,以消除开关转换引起的“喀-扑”声;接高电平时允许工作。
