556双时基电路组成的4小时定时电路

浏览
发布时间 2008-09-04

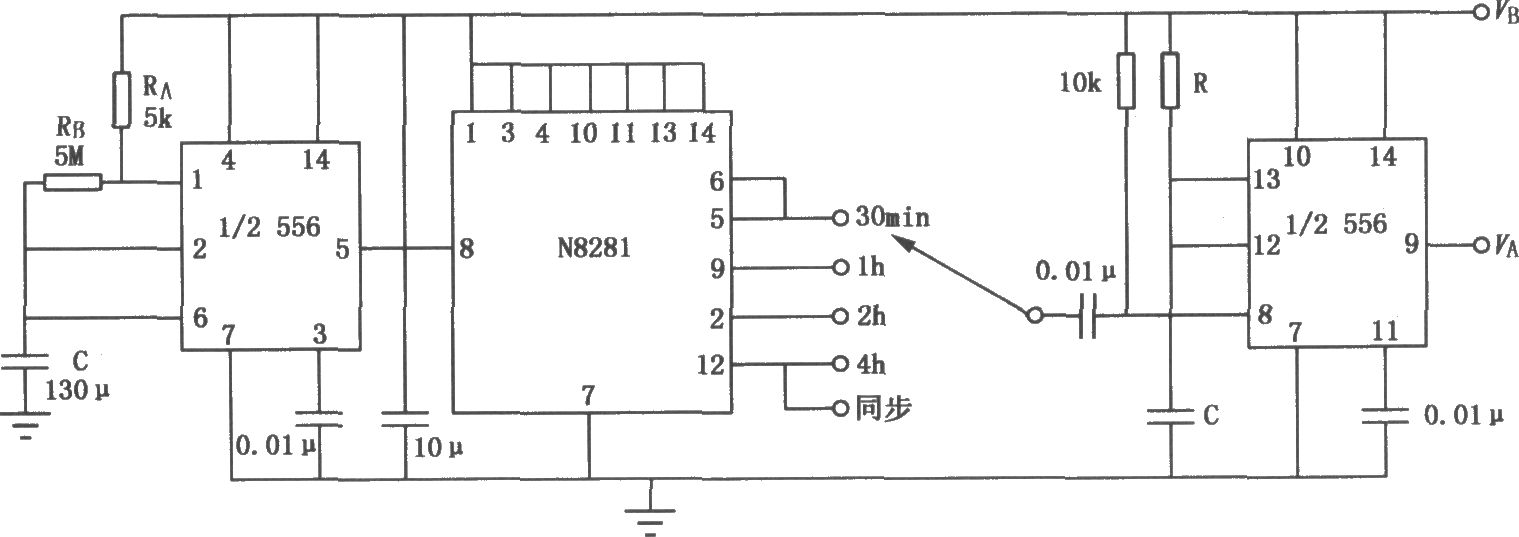

如图是由556双时基电路组成的长时间定时器电路。定时时间可长达4小时。

555定时器电路

在556双时基电路中间接入N8281分频器网络,不必用大体积电容器,即可得到相当长的时间延时。第一个l/2(556)以振荡器的方式工作,其周期为l/f。振荡器的输出加到N分频器网络上,产生具有N/f周期的信号输出,用来触发另一半1/2(556)。把分频器连接到第二个1/2(556)的输入端⑧脚,决定了由分频器产生的延时总量。延时时间有30min、1h、2h、4h等4挡。如果另外再串联N8281分频器,则可使得总延迟量增加到长达几天甚至几周。

标签: 556, 时基, 定时
