555直流电机调速电路(占空比调节)

浏览
发布时间 2009-04-22

  555电路在这里构成一个占空比可调的脉冲振荡器,用它的输出脉冲控制功率驱动电路对直流电机实现调速,脉冲占空比越大,电机驱动电流就越小,转速减慢;脉冲占空比越小,电机驱动电流就越大,转速加快。因此调节电位器RP的数值可以调整电机的速度。

  如果电机工作电流不大于200mA,可由555直接驱动;如电流大于200mA,应增加驱动级和功率放大级。

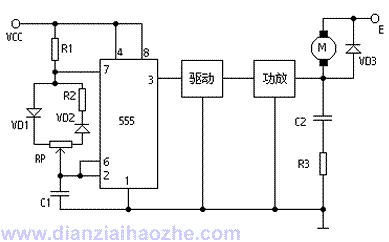

555直流电机调速驱动电路

  电路中VD3是续流二极管。在功放管截止期间为电机电流提供通路,既保证电机电流的连续性,又防止电机线圈的自感反电动势损坏功放管。电容C2和电阻R3是补偿网络,它可使负载呈电阻性。整个电路的脉冲频率选在3~5千赫之间。频率太低电机会抖动,太高时因占空比范围小使电机调速范围减小。
