7555驱动的LED手电筒

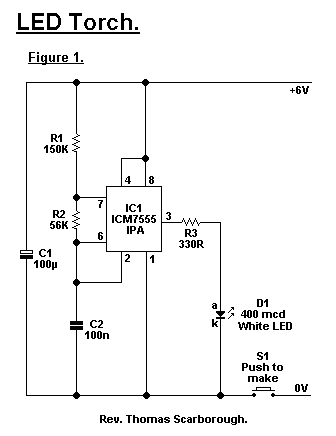

一般的小手电筒通常存在的问题是电池寿命太短。据统计，普通的手电筒耗电量大约在为2瓦。如图所示的LED手电筒所消耗的电量仅仅只有24mW，4节5号碱性电池可提供超过80次的服务（这意味着，可持续使用1个月）尽管这个手电筒的亮度很有限， 但用于普通行路时照明用是足够的了。

LED手电筒的核心是一个7555时基集成电路（不能使用普通的555）。一个白色的发光二极管（如果你找不到，只能用别的颜色代替）工作时发出的亮度大约为400mcd，这样当聚焦时，可照亮30米远的物体。

聚焦的办法是在LED的前面安装一个短焦距的聚焦透镜。

如果希望使用其他的电压值，电阻R3的值必须修改：9V - 470欧 12V - 560欧
