1.5V低电压LED驱动电路

浏览
发布时间 2008-10-21

1.5低电压LED驱动电路

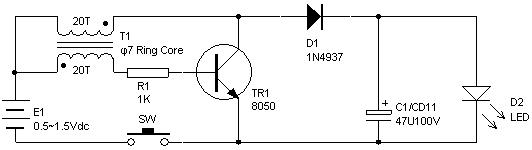

发光二极管(LED)由于压降较大,通常需要两节电池才能点亮。这里介绍一个简单的LED驱动电路,它实质是一个自激式升压电路,使得1.5V电压即可驱动LED发光,最低可至0.5V。

磁环选用T9×5×3/2K,也可用T10×6×5等,用0.3mm漆包线双线并绕20T,按图中同名端连接。TR1选8050或9014,D1选1N4937或107。

这个电路可灵活运用到一些低压电路中,也可做成一节电池供电的微型手电筒等。
