新型非接触式电流传感器

)。但若存在漂移因素，其值就会变化。放大器与磁场检测元件的光检测器连接，对其进行调制，并将磁场检测元件的输出值与基准值相比较。同时对磁场检测元件的灵敏度进行校正。此校正可在瞬间进行，并且无需切断导体中流动的电流。

3 实例

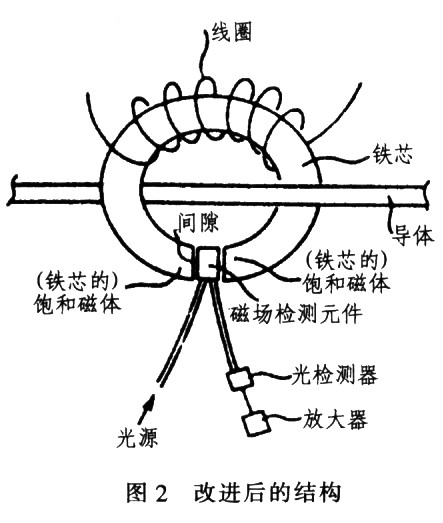

    图2所示为本开发提供的非接触式电流传感器的结构。线圈绕在铁芯上，磁场检测元件设置在铁芯的间隙内．光检测器测量磁场检测元件的输出，放大器调制磁场检测元件的输出。

    局部铁芯必须形成饱和磁体，但并不局限于此，整个铁芯均为饱和磁体也无妨。若需追求饱和磁体所具有的短暂饱和特性。选用铁紊体或非晶体之类的磁性合金便可奏效。

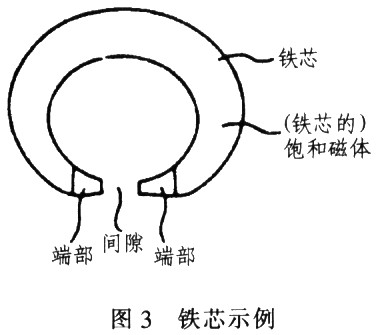

    图3所示为非接触式电流传感器的铁芯示例。铁芯的两端部采用高磁导率和高磁通密度的磁体，端头以外部分采用饱和磁体。两端头尖细成锥形，以增大间隙的磁通密度。提高电流传感器的灵敏度。

    磁场检测元件可以采用磁一光效应元件和霍尔元件。但是由于前者仅用光的方式就能进行传感部和控制部之间的信号传送，并且不受感应噪声的影响．因而相比之下前者较为理想。

    在测量导体内流过的电流时。饱和磁体随其流过的电流一旦达到饱和程度，即使再增大导体中的电流．间隙内的磁场也不会再变化。由于其变化量用磁场检测元件检测不出，因而饱和磁体的饱和程度不能由导体内流过的电流来定。而其饱和点主要取决于饱和磁体的形状和尺寸，特别是间隙的形状和尺寸。

4 效果
    实验结果表明。新开发的非接触式电流传感器具有如下成效：消除了磁场检测元件的输出漂移，能精确测量含直流成分的电流；无需精密调制线圈中流动的电流就能精密测量电流；采用磁一光效应元件．其输入和输出信号为光信号，无感应噪声之忧；改善了温度特性。
