SE9020锂电池充电控制芯片

浏览
发布时间 2009-05-08

SE9020是一个对单节锂电池和锂聚合物电池充电的控制芯片,限流和恒压充电器IC。其采用SOT - 23 - 6L封装,只需很少的外部元件使SE9020非常适合于便携式应用。SE9020是专为旅行充电器而设计。

SE9020有一个内置的探测器将自动检测插入的充电电池极性。充电电压固定为4.2V 。当充电电流下降到十四毫安时SE9020自动终止充电周期进入浮充状态。当充电电流下降到低于七毫安,SE9020进入关断模式,电流降为30uA 。

SE9020可以驱动两个LED。一个LED是IC内部设定的以表明充电开/关的状态。另一个LED驱动端可以驱动一个标准LED或7彩色LED芯片。

SE9020的特点:
自动识别电池极性
典型充电电流250mA并限制此值为最大电流
电池充足后电流20uA
短路保护
极少的外围元件
高精度基准电压
充电电压精度为4.2V±1%
输入电压限制8V
LED1/LED2驱动电流20mA
采用6引脚SOT - 23和PSOP - 8(焊盘)封装。
符合RoHS标准

SE9020封装和引脚

SE9020锂电池充电控制芯片

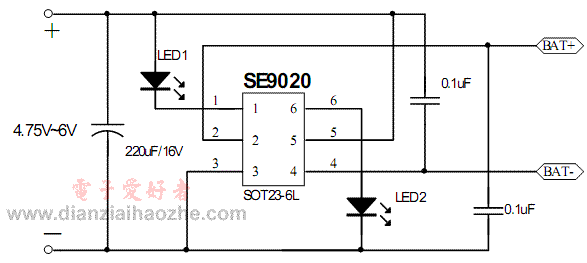

SE9020应用电路

SE9020锂电池充电控制芯片
