1.0W便携设备音频功放芯片NCP2890

浏览
发布时间 2009-05-09

该NCP2890是一个为便携式通信设备应用设计的音频功率放大器,如移动电话应用。该NCP2890能够提供1.0瓦的连续平均功率(8Ω,5V电源)或320毫瓦的连续平均功率(4Ω,2.6伏电源)。

NCP2890提供高品质音频,只需几个外部元件和同时具有最低的功耗。它具有一个低功耗的停机模式,实现了推动关断引脚与逻辑控制。NCP2890包含噪声消除电路,以防止开关机的“咔嗒声”与噪声。为了获得最大的灵活性, NCP2890提供了一个外部控制增益(与电阻器) ,以及外部控制开启和关断时间(与旁路电容) 。

由于其出色的PSRR ,可以直接连接到电池,节约使用的LDO 。该器件采用Microbump-9和Micro8封装。它们的封装外形和管脚排列如下:

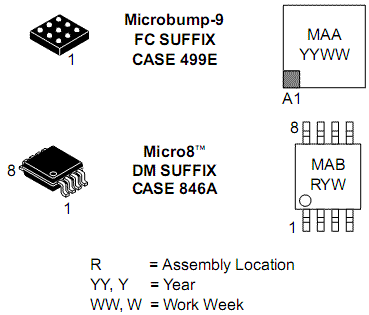

NCP2890封装外形

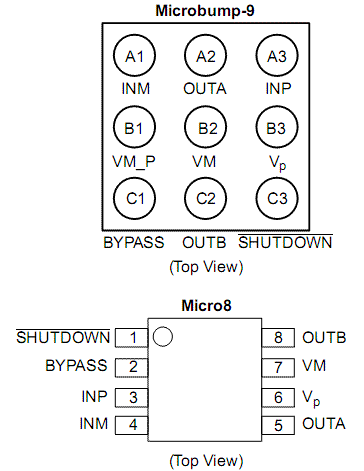

NCP2890管脚排列

NCP2890具备的特征

  •  5.0V电压供电在8.0Ω负载上输出功率1.0W
  • 优异的PSRR :直接连接到电池
  •  咔嗒声与噪声消除电路
  • 超低电流停机模式
  •  2.2V - 5.5 V的电源电压
  • 具有外部增益配置能力
  • 外部开启和关闭时间配置能力
  • 高达1.0因子容性负载驱动能力
  • 过热保护电路

典型应用

  • 便携式电子设备
  • 掌上电脑
  • 无线手机

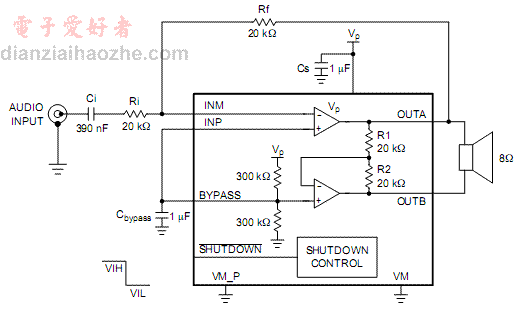

NCP2890单声道功放典型应用电路

1.0W便携设备音频功放芯片NCP2890

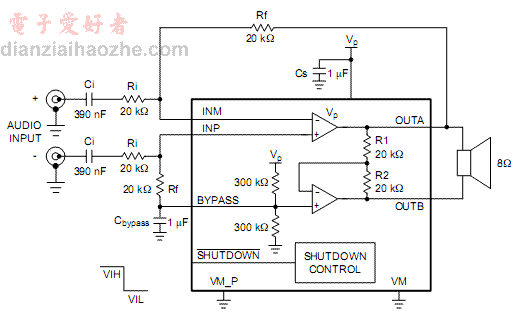

NCP2890双声道功放典型应用电路

1.0W便携设备音频功放芯片NCP2890

标签: NCP2890, 功放
