无需外部元件的TDA7050低电压音频放大IC

浏览
发布时间 2009-05-09

TDA7050是一个低电压音频放大集成电路,可应用于连接耳机听音的小收音机、数码音频设备等,它可在单声道(桥接负载)或立体声模式下工作。TDA7050无需外部元件,是一个独立完整的音频放大器,电源电压下降到1,6 V仍可工作,并具有极低的静态电流。

无需外部元件的TDA7050低电压音频放大IC  无需外部元件的TDA7050低电压音频放大IC

TDA7050主要参数:

电源电压范围:1.6~6.0V
静态电流:3.2mA (电源电压为3V时)
BTL输出功率:140mW (32Ω; VCC=3V; THD=10%)
立体声输出功率:35mW (32Ω; VCC=3V; THD=10%)
声道隔离度:40dB
音频放大综合增益:26dB
输出最高峰值电流:150mA

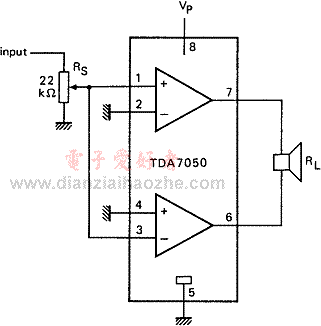

TDA7050单声道桥接负载(BTL)应用电路

无需外部元件的TDA7050低电压音频放大IC

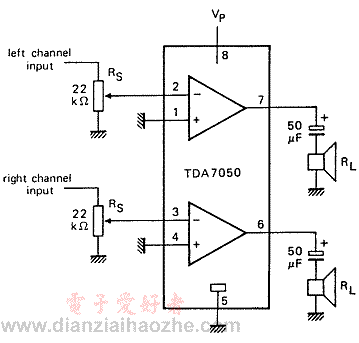

TDA7050双声道立体声应用电路

无需外部元件的TDA7050低电压音频放大IC
