KF4054单节锂电池充电管理芯片

浏览
发布时间 2009-05-10

KF4054是一个完整的恒流恒压线性充电管理IC,用于对单节锂电池和锂聚合物电池进行充电控制。KF4054采用SOT-23-5的贴片封装。其外形和管脚排列如图所示:

KF4054单节锂电池充电管理芯片  KF4054


KF4054只需很少的外部元件,加上其小外形封装使得KF4054非常适合便携式应用。

KF4054的特点:

  • 充电电流可编程,最高可达800mA
  • 无需外接MOSFET、感应电阻和二极管
  • 带过热保护的恒流恒压充电使充电速度更快而无需担心过热
  • 可从USB接口直接给单节锂离子电池充电
  • 预设4.2V充电电压,精度达±1%
  • 关断模式只需25uA的支持电流
  • 2.9V涓流充电阈值
  • 可设定无涓流充电模式
  • 软启动,能有效限制冲击电流
  • SOT-23-5的贴片小封装

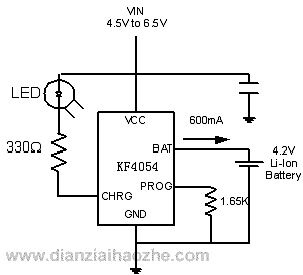

KF4054典型应用电路:

KF4054应用电路
