MC1723C可调稳压集成电路

发布时间 2009-05-13

该MC1723C是输出电压可调的稳压集成电路,可以提供150 mA的负载电流 ,如需更大电流输出能力,可加接外部功率晶体管扩流。MC1723C规定的工作温度范围是 0 ℃~70℃。输入电压范围9.5V~40V;输出电压范围从2.0V至37V;输入输出压差3.0V~38V。MC1723C具有 0.01 %的输入电压调节率和0.03 %的负载电压调节率。IC自带可调节的短路保护电路。

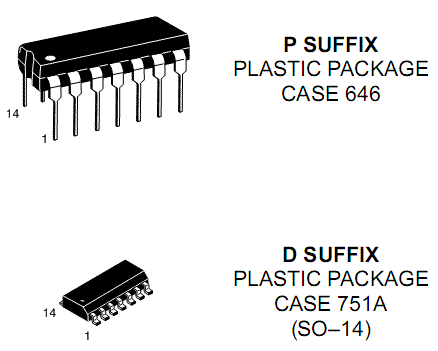

MC1723C的两种封装外形和管脚排列如下:

MC1723C

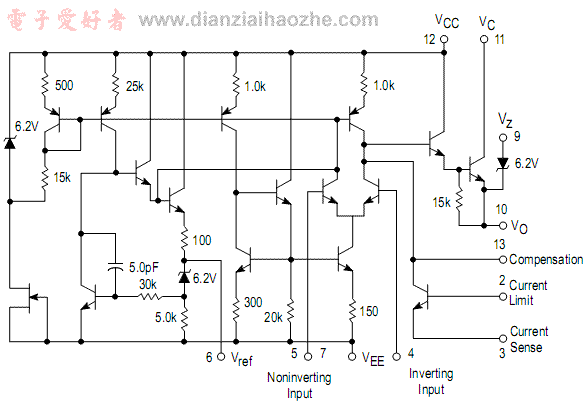

MC1723C的内部电路示意图如下:

MC1723C内部电路

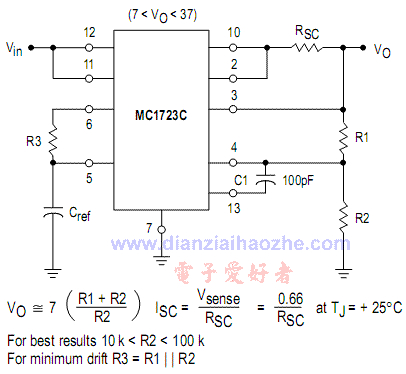

MC1723C典型应用电路:
直接驱动负载,电流输出能力小于150mA

MC1723C典型应用电路

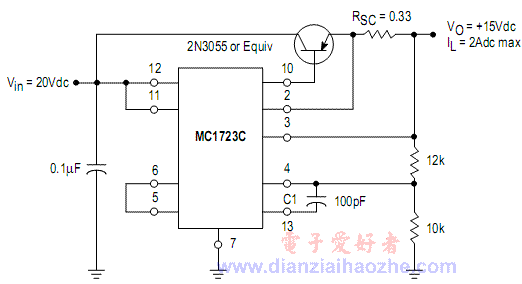

MC1723C典型应用电路:
加接有PNP型扩流晶体管,15V输出的电流负载能力达2.0A。

MC1723C加接扩流晶体管的典型应用电路
