带限流保护的1.25~27V可调稳压电源(LM723)

浏览
发布时间 2009-05-08

1.25~27V的可调稳压电源电路采用高精度集成稳压芯片LM723组成,另外增加由NE555构成的短路指示电路。本稳压电源有如下特点:

(1)输出电压在1.25~27V范围内连续可调。
(2)具有限流保护功能,当负载电流≥6.5A时,LM723 内部限流电路启动,从而保护稳压电源。
(3)输出电压稳定,负载电流0~4.5A范围内,输出电压变化≤0.03V。
(4)具有短路指示功能。用NE555时基电路构成短路指示振荡器,在输出电压存在时,555不振荡,LED常亮,当无输出电压(输出端短路)时,555产生振荡,LED以0.5~1Hz的频率闪烁。

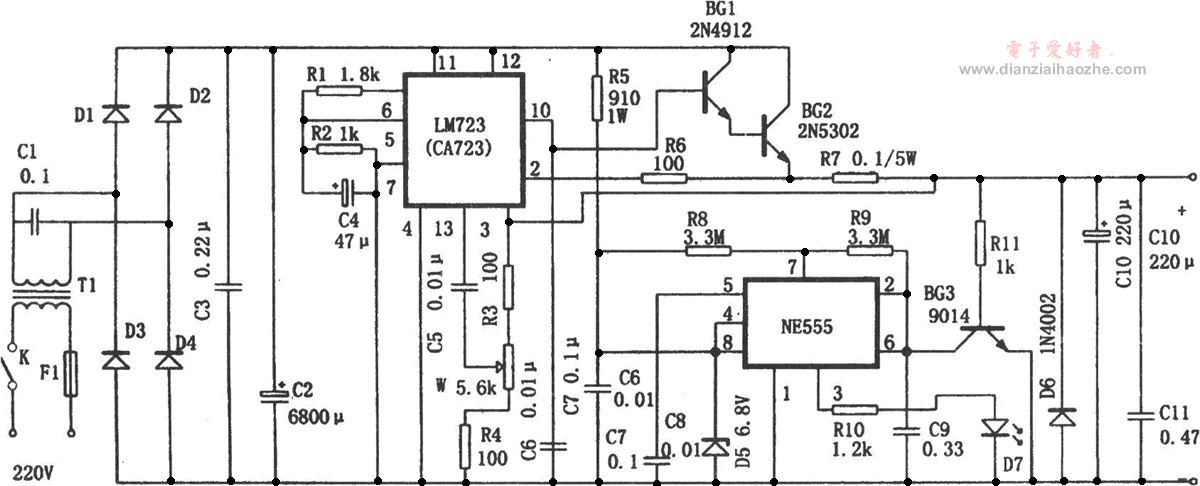

以下是1.25~27V可调稳压电源的电路图(点击可放大)

LM723可调稳压电源
