LM2575 1A开关型稳压集成电路

浏览
发布时间 2009-05-05

LM2575及LM2575HV是开关型稳压集成电路,美国国半公司产品。LM2575/LM2575HV分别有固定电压输出型和可调电压输出型两类,后缀有ADJ的即为输出电压可调。LM2575/LM2575HV有多种封装外形以适应不同应用电路。如TO-200直脚、TO-220弯脚、双列直插DIP-16脚、表面安装DIP-24脚、表面安装D2PAK-5脚等。

LM2575开关稳压器的效率明显优于三端线性稳压器,特别是在输入电压较高的电路中,LM2575具有如下特点:

  1. 3.3伏, 5.0伏, 12伏, 15伏的固定稳压输出,还有可调输出版本(ADJ)
  2. 可调版本(ADJ)输出电压为1.23 V至37 V连续可调,误差 ± 4 %(LM2575HV可调版本最高输出57V)
  3. 最大输出电流1.0A
  4. 宽的输入电压范围: 4.75 V至40 V (LM2575HV输入电压最高可到60V)
  5. 效率达75%~88%(不同的电压输出的效率不同)
  6. 只需要4个外部元件
  7. 52 kHz的固定频率内部振荡器
  8. TTL关机功能,低功耗待机模式
  9. 利用现成的标准电感
  10. 热关断及电流限制保护
  11. 潮湿敏感度等级(MSL )等于1

LM2575 1A开关型稳压集成电路TO-220封装的LM2575D2PAK封装的LM2575

LM2575/LM2575HV 5脚封装的引脚排列
1脚:(Vin)电源输入
2脚:(Output)稳压输出
3脚:(Ground)接地
4脚:(Feedback)反馈输入
5脚:(ON/OFF)开关控制。接地时,稳压电路工作;接高电平时,稳压电路停止工作。

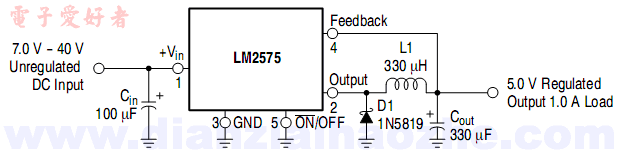

LM2575/LM2575HV 典型应用电路(固定输出电压版本)

LM2575开关稳压器应用电路
