双控开关接线图;三控开关接线图

浏览
发布时间 2008-10-11

有时候我们需要多点控制照明灯或电子电器,就会用到双控开关电路、三控开关电路等,可实现两地控制或三地控制。接线并不复杂,只是开关较普通开关有些区别。

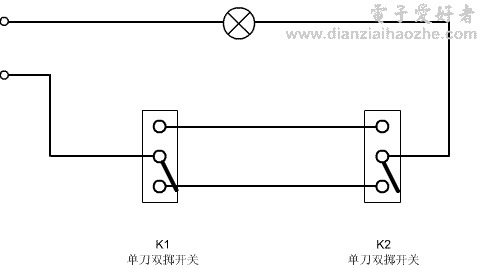

双控开关电路接线图

双控开关接线图;三控开关接线图

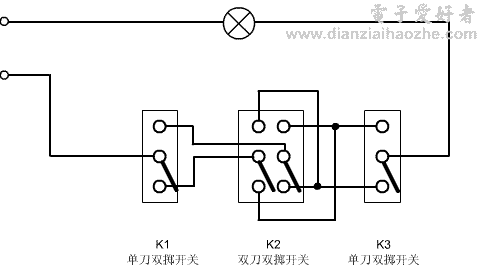

三控开关电路接线图

双控开关接线图;三控开关接线图
