远距离红外线遥控收发电路(CX20106)

浏览
发布时间 2009-09-18

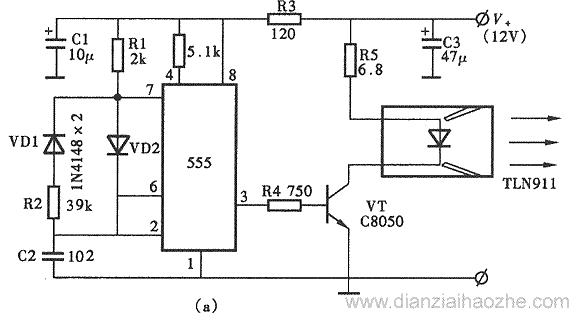

远距离红外遥控发射电路

图(a)是发射部分电路,图(b)是接收部分电路

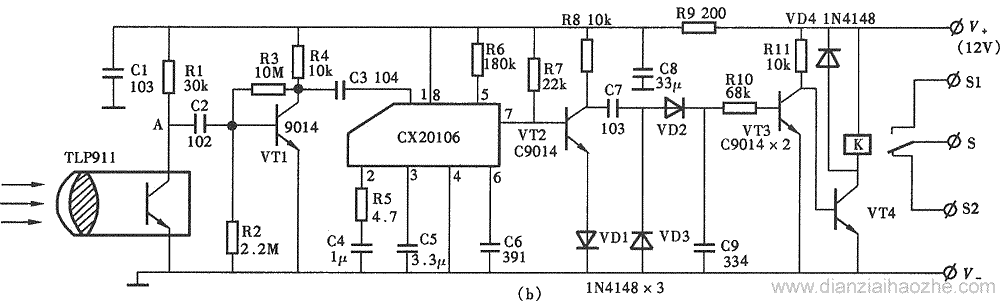

远距离红外遥控接收控制电路

接收部分采用了索尼公司的CX20106红外线接收专用集成电路

CX20106简介

CX20106是广泛用于彩色电视机红外线遥控接收的前置放大器。由于功能强,性能优越,成本低,故已在各种红外线遥控系统中得到广泛的应用。

CX20106由前置放大器、限幅放大器、带通滤波器、检波器、积分器及整形电路构成。其中的电平自动控制电路ABLC可以保证在输入弱信号时前置放大器有较高增益,在输入强信号时前置放大器不会过载,可以保证在一定遥控距离(约10m)内工作可靠。其内部设置的滤波器中心频率f0由其5脚外接电阻调节,范围可从30KHz-60KHz。

CX20106的工作过程大致如下:其中的前置放大器将外接红外光敏二极管三极管产生的脉冲电压进行放大,电压增益约77-79dB。然后将信号送限幅放大器,使其变为矩形脉冲,再由滤波器进行频率选择,滤除干扰信号,由检波器滤掉载频检出指令信号,再经整形后,由7脚输出指令信号。实际上,CX20106的功能用一句话概括,就是当接收到与CX20106滤波器中心频率相符的红外光信号时,其输出端7脚就输出低电平。

CX20106-的主要参数如下:①电源电压典型值为5V,最大17V。②电源电流1.1-2.5mA(典型值为1.8mA)。③输出低电平02V。④电压增益77-79dB。⑤输入阻抗27KΩ。⑥滤波器中心频率30KHz-60KHz。⑦允许功耗0.8W。
