编码解码芯片PT2262/PT2272原理简介

　　地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

　　上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。图下部分是放大的一组字码：一个字码由12位AD码（地址码加数据码，比如8位地址码加4位数据码）组成，每个AD位用两个脉冲来代表：两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”

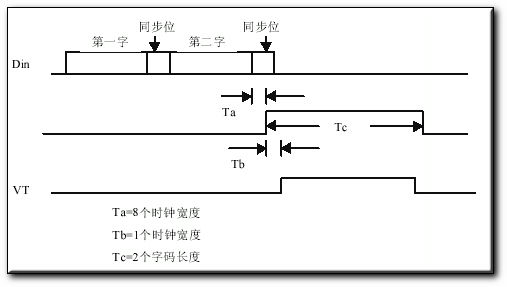

　　2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。

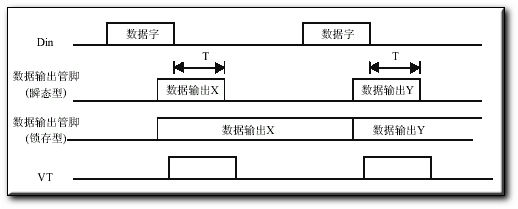

　　PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。M表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。后缀的6和4表示有几路并行的控制通道，当采用4路并行数据时（PT2272-M4)，对应的地址编码应该是8位，如果采用6路的并行数据时(PT2272-M6)，对应的地址编码应该是6位。

　　PT2262/2272芯片的地址编码设定和修改：

　　在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。

　　我们网站提供的遥控类产品上一般都预留地址编码区，采用焊锡搭焊的方式来选择：悬空、接正电源、接地三种状态,出厂是一般都悬空，便于客户自己修改地址码。这里我们以常用的超再生插针式接收板A-L4的跳线区为例:

    网友可以看到,跳线区是由三排焊盘组成,中间的8个焊盘是PT2272解码芯片的第1～8脚,最左边有1字样的是芯片的第一脚,最上面的一排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和PT2272的第9脚连同;最下面的一排焊盘上标有H字样,表示和正电源连同,如果用万用表测量会发现和PT2272的第18脚连同.所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来，例如将第一脚和上面的焊盘L用焊锡短路后就相当于将PT2272芯片的第一脚设置为接地，同理将第一脚和下面的焊盘H用焊锡短路后就相当于将PT2272芯片的第一脚设置为接正电源，如果什么都不接就是表示悬空。

    设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。至于设置什么样的地址码完全随客户喜欢。

   PT2262和PT2272除地址编码必须完全一致外，振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，随着技术的发展市场上出现一批兼容芯片，在实际使用中只要对振荡电阻稍做改动就能配套使用，根据我们网站的实际使用经验，下面的参数匹配效果较好：

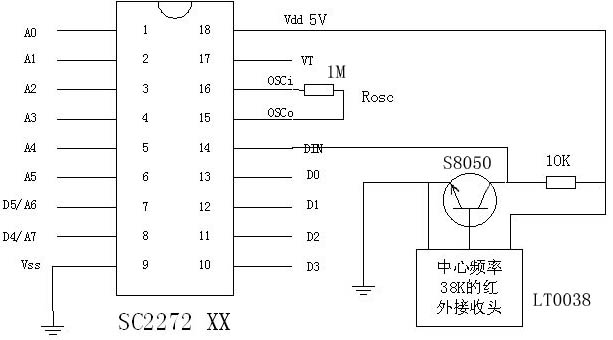

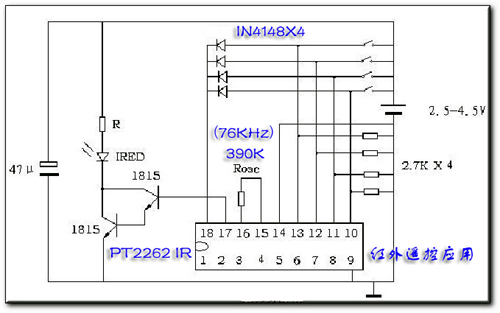

   2262 IR是2262系列用于红外遥控的专用芯片，可以按照下面的图纸进行接线，可以通过调整发射端Rosc电阻的大小使接收距离最远，发射端电阻的调整范围390～420K。

注意：批号为 703780 的 SC2262IR DIP18 的芯片振荡电阻请选用510K！
