741运放制作1KHz正弦波振荡器

741通用高增益运算放大器是一款比较老的的产品了,双列直插8脚或圆筒8脚封装。虽然性能不是很好,但满足一般要求,应用还是很广泛。工作电压±22V,差分电压±30V,输入电压±18V,允许功耗500mW。可以代换的其他运放有uA741,uA709,LM301,LM308, LF356,OP07,op37,max427等。

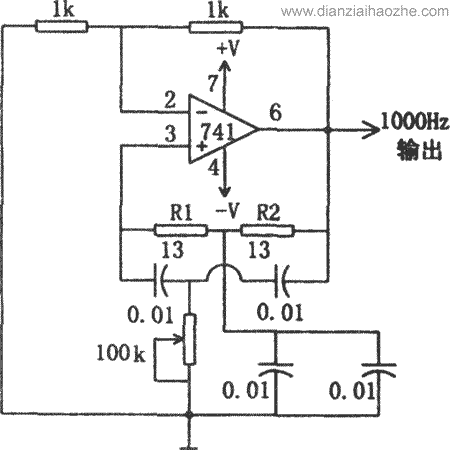

如图所示为1kHz正弦波振荡电路。该电路是在双T电路基础上应用普通的741运算放大器产生1000Hz正弦波输出。调节100kΩ电位器使电路起振,而电路的振荡频率由R1和R2确定,且一般情况下,这两个电阻都相等,其振荡频率与阻值成反比。通常电阻的阻值选择在4.7~18Ω之间,当R1和R2阻值确定后,可确定所需电容大小。图中,电阻阻值选为13Ω,电容为0.01/μF,振荡频率为1kHz。
