μA741运算放大器简介

浏览
发布时间 2009-03-06

  μA741运算放大器,美国仙童公司(fairchild)发明,是世界上第一块集成运算放大器,在上世纪60年代后期广泛流行,直到今天μA741运放仍是电子学科中讲解运放原理的典型元器件。

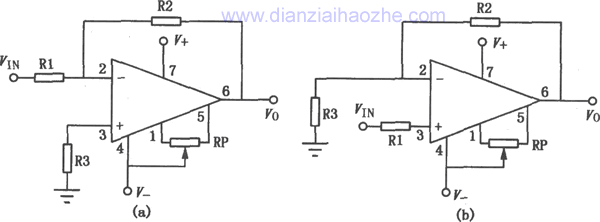

  如图所示为μA741的典型应用电路,其中图(a)是反相输入放大电路,图(b)是同相输入放大电路。

正负双电源运算放大器μA741

  μA741是高性能、内补偿运算放大器,功耗低,无需外部频率补偿,具有短路保护和失调电压调零能力,使用中不会出现闩锁现象,可用作积分器、求和放大器及普通反馈放大器。

  μA741的可代换型号有:CF741MT、CF741CT、CF741MD、CF741CD、CF741MJ、CF741CJ、CF741CP、F007、F008等。
