12伏风力发电机调节器

来源 solorb
浏览
发布时间 2014-01-28

该电路用于调节从直流输出风力发电机给铅酸电池充电。它在闲置时功耗最低,风力发电机提供有效输出电压时给蓄电池充电。电池充满后过剩电量被转移到一个较大的负载电阻器,在寒冷气候下使用时所产生的热量可以用来保持电池温暖。

该电路的功能切换遵循先合后断原则。这确保了风力发电机的输出端要么连接电池,要么连接负载电阻,不会产生高电压瞬变,保护MOSFET晶体管。

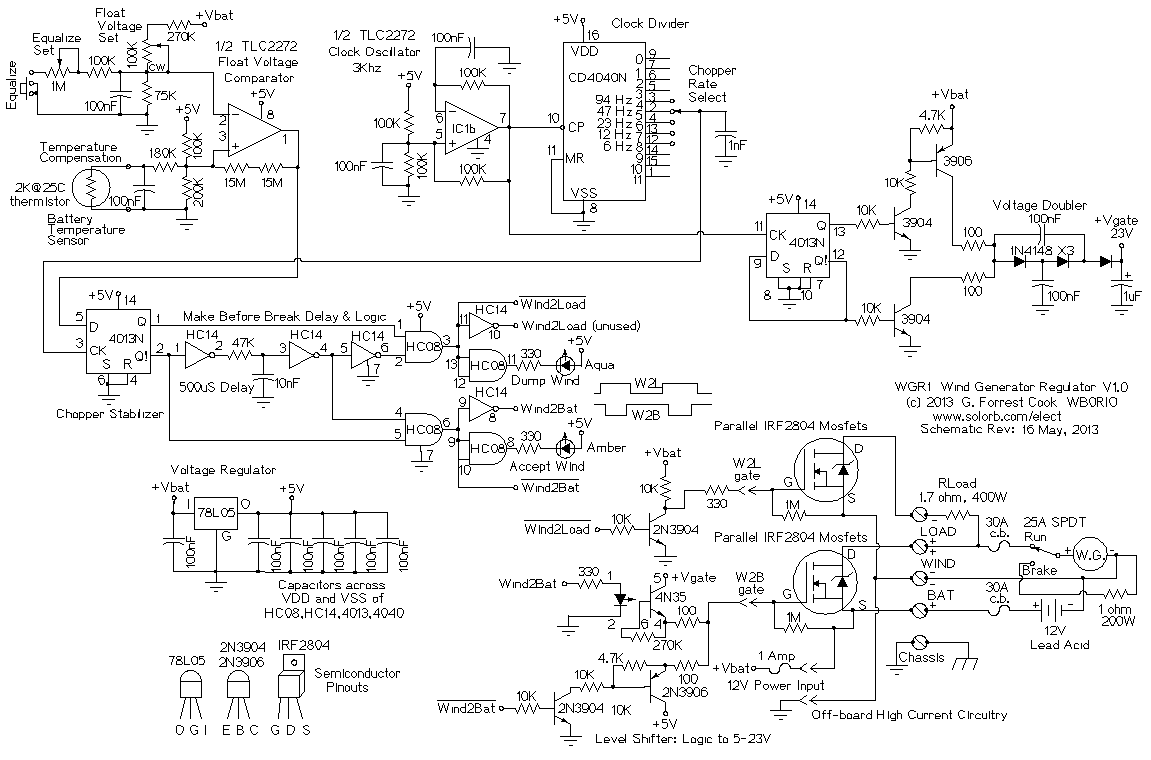

12伏风力发电机调节器

该电路的工作电源由12V蓄电池提供。78L05稳压IC输出5V电源提供给逻辑电路。电压倍增器电路是由由一个触发器在一个4013的CMOS集成电路制造两个相对的极性的方波驱动,经倍压整流后输出大约23V,用于驱动MOSFET晶体管。

一个TLC2272运算放大器的一半作为3kHz的主时钟振荡器。振荡器的输出被发送到一个4040的CMOS分频器集成电路产生一个可选择多种较慢的方波。转换率可以通过DIP开关来选择,该比率可以为特定的风力发电机进行优化。 在3kHz的振荡也助长半CMOS 4013触发器来产生驱动电压倍增电路的方波。

电池电压比较器和均衡电路参考太阳能充电控制器的设计。一个TLC2272运算放大器的一半被连接成一个电压比较电路,用于监测电池电压。当电池电压高于设定值,该TLC2272运算放大器(引脚1)的输出变低,反之为高电平。温度补偿电路用于电池冷态时提高浮充设定值。关闭均衡开关,可以提高浮充设定值。

电池电压比较器的输出被发送到4013触发器斩波阶段,它是由低速系统的时钟门控。这限制了该控制器可以接受风力发电和倾倒风功率之间进行切换的速度。斩波器级的输出被发送到先接后断时序和逻辑电路。

需要注意负载电阻值将需要进行调整,以符合您的特定风力发电机。在这个原型中,四个6.8欧姆并行连接200瓦功率电阻阵列产生一个1.4欧姆800瓦的电阻。
