12V涓流充电器

有最大电流限制的12V涓流充电器

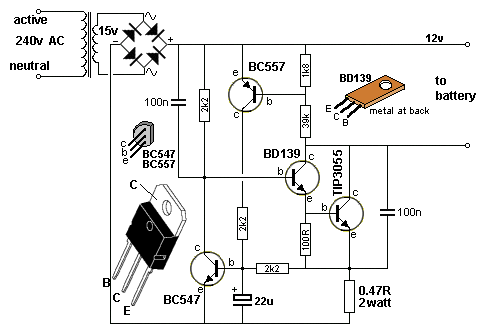

这个12v涓流充电器电路,使用一个TIP3055功率晶体管控制充电回路,当电池电压达到约14V时,或者充电电流超过2安培时,TIP3055会关闭以限制电流给电池充电。关闭该晶体管的信号来自其他两个晶体管 BC557和BC547。

接通电源时,BD139和TIP3055导通,BC557和BC547未工作。电流通过0.47R在它两端创建一个电压,并给22U电容充电,电流越大0.47R两端电压越高,当到达一定值时BC547慢慢导通,这将去掉一些BD139的导通电压及略微关闭TIP3055。这就是限制电流在2安培的原理。

由于电池电压升高,由分压器1K8和39K创建一个BC557基极和发射极之间的0.65V电压,它开始在约14v的导通。这将使BC547导通,并拉低BD139基极电压减小充电电流,直到关闭TIP3055晶体管。
