用同轴电缆制作偶极子天线和单极子天线

浏览
发布时间 2016-04-05

如果手头没有制作天线的合适材料,可以尝试用同轴电缆制作简单的天线。本文介绍用同轴电缆制作偶极子天线(二分之一波长天线)和单极子天线(四分之一波长天线)的方法。

用同轴电缆制作偶极子天线

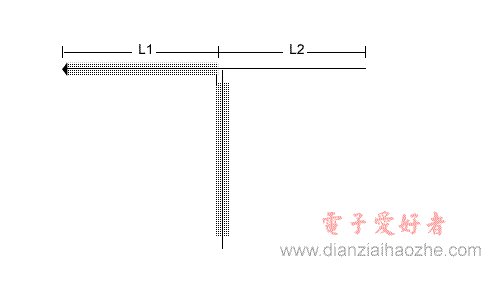

用同轴电缆制作偶极子天线

截取一段L1+L2长度的同轴电缆,剥出芯线至L2长度,另一端芯线和屏蔽层相连短路。下引馈线同轴电缆芯线连接到L1和L2相连的位置,屏蔽层与L1段屏蔽层连接。这样,一个简单的偶极子天线就做好了。

L2=λ/4×0.96
L1=λ/4×P

P的取值:聚乙烯物理发泡绝缘层同轴电缆取0.82;聚乙烯实心绝缘层同轴电缆取0.665。

根据信号极化方式,偶极子天线可以水平放置或是垂直放置。

用同轴电缆制作单极子天线

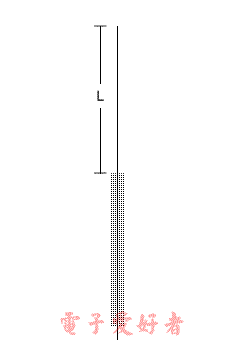

用同轴电缆制作单极子天线就更简单了,如下图:

用同轴电缆制作单极子天线

只需要将同轴电缆剥出L长度便可,L的长度=λ/4×0.96。
